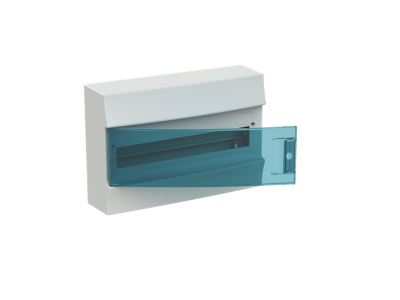

Obudowa Mistral41W n/t, 18 modułów, drzwi przezroczyste z listwą N+PE, IP41, AT&U/Mistral | 1SPE007717F0821 ABB

Opis i Kluczowe Cechy

Obudowa natynkowa ABB z serii Mistral41W to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektroinstalacyjnych wewnątrz budynków. Model o pojemności 18 modułów został zaprojektowany z myślą o maksymalnej ergonomii i estetyce. Kluczowym wyróżnikiem konstrukcji są niewidoczne z zewnątrz perforacje umieszczone w górnej oraz dolnej części obudowy, co pozwala na estetyczne wprowadzenie przewodów przy zachowaniu wysokiej sztywności konstrukcji. Drzwi przezroczyste nie tylko umożliwiają stały podgląd stanu aparatury modułowej, ale charakteryzują się również wyjątkową funkcjonalnością – mogą być montowane jako lewo- lub prawostronne, oferując pełny kąt otwarcia wynoszący 180 stopni. Dodatkowo, unikalna konstrukcja maskownicy pozwala na uzyskanie jednego dodatkowego modułu na rząd (poprzez wykorzystanie po 0,5 modułu z każdej strony), co zwiększa elastyczność konfiguracji aparatury.

• Stopień ochrony IP41: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody.
• Wytrzymałość mechaniczna IK08: Gwarantuje wysoką odporność na uderzenia o energii do 5 dżuli, co jest kluczowe w miejscach narażonych na uszkodzenia mechaniczne.
• Bezpieczeństwo pożarowe: Produkt przeszedł test rozżarzonym drutem (GWT) przy temperaturze 650°C, co potwierdza jego właściwości samogasnące.
• Listwy zaciskowe N+PE: Obudowa jest fabrycznie wyposażona w kompletne listwy zaciskowe, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Obudowa ABB Mistral41W została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnienie wymagań dotyczących testu rozżarzonym drutem GWT 650°C oraz klasyfikacja wytrzymałości mechanicznej IK08 potwierdzają, że produkt jest przystosowany do pracy w wymagających warunkach wnętrzowych. Zastosowane materiały termoplastyczne są wolne od halogenów, co podnosi standard bezpieczeństwa użytkowania w budynkach użyteczności publicznej i mieszkalnej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki estetycznemu wykonaniu i możliwości ukrycia wprowadzeń kablowych, idealnie nadaje się do montażu w korytarzach, biurach oraz pomieszczeniach technicznych. Jest to optymalny wybór dla instalatorów realizujących systemy automatyki budynkowej, gdzie wymagana jest przejrzystość (drzwi transparentne) oraz dodatkowa przestrzeń montażowa (opcja 18+1 modułów). Rozstaw szyn DIN wynoszący 125 mm zapewnia odpowiednią przestrzeń dla bezpiecznego prowadzenia przewodów pomiędzy rzędami aparatury.

Wskazówki Montażowe

Montaż obudowy Mistral41W jest intuicyjny i przyjazny dla instalatora. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Kierunek otwierania drzwi: Przed ostatecznym zamocowaniem maskownicy warto dostosować kierunek otwierania drzwi (lewo/prawo) do warunków panujących w miejscu montażu.
• Zarządzanie okablowaniem: Wykorzystaj fabryczne perforacje do precyzyjnego wycięcia otworów pod dławnice lub bezpośrednie wprowadzenie rurek instalacyjnych.
• Moment dokręcania: Podczas montażu aparatury na szynie DIN oraz podłączania przewodów do listew N+PE, należy stosować się do zalecanych momentów dokręcania wskazanych przez producentów aparatury, aby zapewnić trwały styk elektryczny.
• Dystans między szynami: Standardowy rozstaw 125 mm pozwala na swobodne ułożenie wiązek kablowych bez ryzyka ich nadmiernego zgięcia.

FAQ

• Czy obudowa zawiera szynę DIN? Tak, obudowa jest wyposażona w standardową szynę DIN o rozstawie 125 mm.
• Czy można zmienić stronę otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja zawiasów pozwala na zmianę strony otwierania drzwi bez konieczności demontażu całej obudowy ze ściany.
• Czy w zestawie znajdują się zaciski N i PE? Tak, model ten jest dostarczany z fabryczną listwą zaciskową N+PE, co eliminuje konieczność ich osobnego dokupowania.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP41 oraz parametry materiałowe predysponują tę obudowę wyłącznie do aplikacji wnętrzowych.
