Obudowa Mistral41F podtynkowa drzwi przezroczyste 36 modułów z listwą N+PE (3 rzędy), AT&U/Mistral | 1SLM004101A1207 ABB

Opis i Kluczowe Cechy

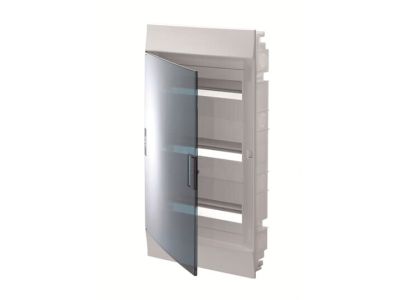

Obudowa podtynkowa ABB z serii Mistral41F to zaawansowane rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych wewnątrz budynków. Model o pojemności 36 modułów, rozłożonych w trzech rzędach po 12 modułów każdy, oferuje wyjątkową elastyczność dzięki unikalnej konstrukcji maskownicy. Pozwala ona na uzyskanie dodatkowego modułu w każdym rzędzie (poprzez wykorzystanie 0,5 modułu z lewej i prawej strony), co zwiększa łączną pojemność rozdzielnicy do 39 modułów. Przezroczyste drzwi nie tylko estetycznie się prezentują, ale umożliwiają szybką inspekcję stanu aparatury modułowej bez konieczności ich otwierania. Konstrukcja drzwi pozwala na ich montaż obustronny (lewo/prawo) oraz otwarcie pod kątem aż 180°, co znacząco ułatwia prace serwisowe. Obudowa została wyposażona w fabryczne listwy zaciskowe N+PE, co przyspiesza proces okablowania i gwarantuje bezpieczeństwo połączeń.

• Wytrzymałość mechaniczna: Stopień IK08 zapewnia wysoką odporność na uderzenia i uszkodzenia mechaniczne.
• Elastyczność montażu: Perforacje na bokach oraz w górnej i dolnej części ułatwiają wprowadzanie przewodów.
• Optymalny rozstaw: Odległość między szynami DIN wynosi 150 mm, co zapewnia komfortowe układanie przewodów między rzędami aparatury.
• Bezpieczeństwo pożarowe: Materiał przeszedł test rozżarzonym drutem GWT o temperaturze 650°C.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Obudowa spełnia wymagania dotyczące osprzętu elektroinstalacyjnego do użytku domowego i podobnych instalacji stałych. Wysoki stopień wytrzymałości mechanicznej IK08 potwierdza, że urządzenie jest odporne na energię uderzenia o wartości 5 dżuli, co czyni je idealnym wyborem do miejsc o zwiększonym ryzyku narażenia na czynniki zewnętrzne. Test GWT 650°C gwarantuje, że w przypadku awarii elektrycznej i przegrzania, materiał obudowy nie podtrzymuje płomienia w stopniu zagrażającym bezpieczeństwu obiektu.

Zastosowanie

Obudowa Mistral41F znajduje szerokie zastosowanie w budownictwie mieszkaniowym wielorodzinnym, domach jednorodzinnych oraz w obiektach użyteczności publicznej i komercyjnej. Dzięki estetycznemu wykonaniu i podtynkowemu montażowi, idealnie komponuje się z nowoczesnymi wnętrzami biurowymi. Jest to doskonały wybór dla instalatorów realizujących systemy automatyki budynkowej, gdzie wymagana jest przejrzystość (drzwi transparentne) oraz dodatkowa przestrzeń na moduły komunikacyjne lub sterowniki. Możliwość łączenia obudów w pionie i poziomie za pomocą dedykowanych zestawów (41Z11, 41Z03, 41Z04) pozwala na budowę rozbudowanych systemów rozdzielczych przy zachowaniu spójności wizualnej.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania odpowiedniej wnęki w ścianie, zapewniającej stabilne osadzenie podstawy obudowy. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Wprowadzanie przewodów: Wykorzystaj fabryczne perforacje, aby uniknąć osłabienia struktury obudowy przy wykonywaniu własnych otworów.
• Kierunek otwierania drzwi: Przed ostatecznym montażem ramy z drzwiami, ustal optymalny kierunek otwierania (lewo/prawo) w zależności od ergonomii pomieszczenia.
• Łączenie obudów: W przypadku montażu szeregowego należy zastosować zestaw 41Z11. Przy łączeniu pionowym dla szerokości 12M stosuje się łącznik 41Z03.
• Zaciski N+PE: Upewnij się, że moment dokręcania przewodów w listwach zaciskowych jest zgodny z zaleceniami, aby uniknąć poluzowania styków w przyszłości.

FAQ

• Czy obudowa zawiera szyny DIN w zestawie? Tak, obudowa jest wyposażona w trzy szyny DIN o rozstawie 150 mm.
• Czy można zmienić stronę otwierania drzwi po zamontowaniu obudowy? Tak, konstrukcja zawiasów pozwala na przełożenie drzwi bez konieczności demontażu całej rozdzielnicy.
• Ile maksymalnie modułów zmieści się w tej obudowie? Standardowo jest to 36 modułów (3x12), jednak dzięki specjalnej masownicy można uzyskać do 3 dodatkowych modułów (łącznie 39).
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, model Mistral41F jest dedykowany wyłącznie do aplikacji wnętrzowych.
