Obudowa Mistral41F p/t drzwi przezroczyste 6 modułów AT&U/Mistral | 1SLM004100A1201 ABB

Alternatywny kod produktu: 1SLM004100A1201

Opis i Kluczowe Cechy

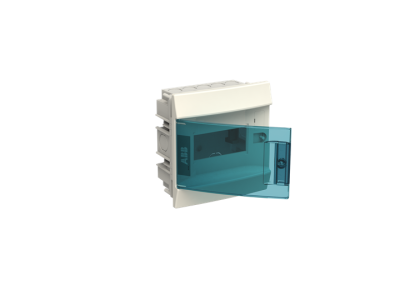

Obudowa Mistral41F (symbol 1SLM004100A1201) to modułowa obudowa wewnętrzna przeznaczona do montażu aparatury elektrycznej na szynie DIN. Wyposażona w drzwi przezroczyste ułatwiające identyfikację zamontowanych modułów. Perforowana konstrukcja boczna, górna i dolna zapewnia odpowiednią wentylację i ułatwia prowadzenie kabli oraz montaż dodatkowych akcesoriów.

• Drzwi przezroczyste: Umożliwiają szybką wizualną kontrolę stanu aparatury i ułatwiają identyfikację obwodów bez konieczności otwierania obudowy.
• Perforacje boczne, górne i dolne: Ułatwiają wentylację, prowadzenie kabli oraz montaż akcesoriów montażowych, takich jak zestawy do łączenia obudów w szereg.
• Otwór montażowy do zestawu łączącego: Możliwość połączenia kilku obudów w szereg za pomocą zestawu 41Z11 lub w pionie (41Z03 dla szerokości 12M, 41Z04 dla 18M).
• Drzwi otwierane do 180°: Umożliwiają wygodny dostęp do wnętrza z obu stron obudowy, optymalne dla instalacji w ciasnych przestrzeniach.
• Maskownica na 1 dodatkowy moduł: Pozwala na zwiększenie pojemności obudowy o 0,5 modułu z lewej i prawej strony – maksymalnie 7 modułów w jednym rzędzie.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących obudów elektrycznych, w tym odporności mechanicznej IK08 oraz testu rozżarzonego drutu GWT >650°C. Produkt posiada deklarację zgodności CE.

Zastosowanie

Obudowa Mistral41F znajduje zastosowanie w instalacjach elektrycznych wewnętrznych, gdzie wymagana jest modularność, dobra wentylacja i łatwy dostęp do aparatury.

• Montaż aparatury modułowej w rozdzielnicach budynkowych i przemysłowych.
• Zabezpieczenie układów sterowania i automatyki w szafach sterowniczych.
• Identyfikacja i organizacja obwodów dzięki przezroczystym drzwiom.
• Rozbudowa instalacji przez łączenie kilku obudów w szereg za pomocą dedykowanych zestawów montażowych.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowę mocować należy do stabilnej konstrukcji, zachowując odpowiednie odstępy dla wentylacji. Drzwi otwierane są w obie strony – podczas montażu upewnić się o swobodzie ruchu. Perforacje boczne ułatwiają prowadzenie kabli, jednak należy zadbać o ich odpowiednie zabezpieczenie i ułożenie. Do łączenia obudów w szereg stosować wyłącznie dedykowane zestawy montażowe (41Z11, 41Z03, 41Z04).

FAQ

• Jakie jest maksymalne obciążenie szyny DIN w tej obudowie? Dane techniczne nie określają maksymalnego obciążenia szyny DIN. Zaleca się montaż aparatury zgodnie z dokumentacją producenta aparatury oraz normami instalacyjnymi.
• Czy obudowa jest odporna na działanie promieni UV? Obudowa przeznaczona jest do stosowania wewnątrz pomieszczeń. Brak danych dotyczących odporności na promieniowanie UV – do zastosowań zewnętrznych stosować dedykowane obudowy zewnętrzne.
• Czy możliwe jest zamontowanie aparatury na szynie DIN w obu rzędach? Obudowa Mistral41F posiada szynę DIN o rozstawie 150 mm, jednak dostępne dane nie określają możliwości montażu aparatury w dwóch rzędach. Zaleca się zapoznanie z dokumentacją techniczną producenta.
