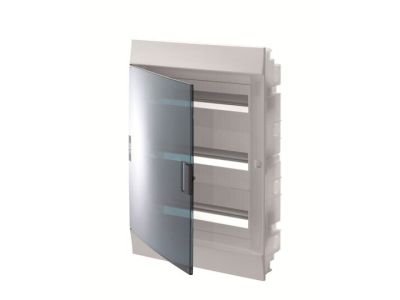

Obudowa Mistral41F p/t drzwi przezroczyste 54 moduły z listwą N+PE, IP41, AT&U/Mistral | 1SLM004101A1209 ABB

Opis i Kluczowe Cechy

Obudowa podtynkowa ABB z serii Mistral41F o numerze katalogowym 1SLM004101A1209 to zaawansowane rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych wewnątrz budynków. Jednostka ta oferuje przestrzeń na 54 moduły, co pozwala na kompleksową organizację aparatury modułowej w rozbudowanych systemach automatyki i rozdziału energii. Konstrukcja charakteryzuje się wyjątkową elastycznością – dzięki specjalnie zaprojektowanej maskownicy, użytkownik zyskuje możliwość rozszerzenia pojemności o 1 dodatkowy moduł na każdy rząd (poprzez wykorzystanie 0,5 modułu po lewej i prawej stronie), co jest kluczowe przy gęstym upakowaniu aparatury.

• Stopień ochrony IP41: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody, co czyni ją idealną do aplikacji wnętrzowych.
• Wytrzymałość mechaniczna IK08: Wysoka odporność na uderzenia mechaniczne gwarantuje trwałość obudowy nawet w wymagających warunkach eksploatacyjnych.
• Przezroczyste drzwi: Umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, z możliwością montażu prawo- lub lewostronnego (otwarcie do 180°).
• Zintegrowane listwy N+PE: W zestawie znajdują się fabryczne listwy zaciskowe, co znacząco przyspiesza proces prefabrykacji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Obudowa przeszła pomyślnie test rozżarzonym drutem (Glow Wire Test) przy temperaturze GWT=650°C, co potwierdza jej wysoką odporność na zapłon i bezpieczeństwo pożarowe. Materiały użyte do produkcji są wolne od halogenów, co minimalizuje emisję toksycznych gazów w przypadku wystąpienia awarii elektrycznej.

Zastosowanie

Obudowa Mistral41F znajduje szerokie zastosowanie w budownictwie mieszkaniowym wielorodzinnym, biurowcach oraz obiektach użyteczności publicznej. Dzięki dużej pojemności (54 moduły) doskonale sprawdza się jako główna rozdzielnica piętrowa lub tablica mieszkaniowa w systemach inteligentnego domu, gdzie wymagana jest instalacja licznych sterowników, przekaźników i zabezpieczeń nadprądowych. Możliwość łączenia obudów w pionie i poziomie pozwala na tworzenie rozbudowanych zestawów rozdzielczych dostosowanych do indywidualnych potrzeb projektu.

Wskazówki Montażowe

Montaż podtynkowy ułatwiają liczne perforacje umieszczone na bokach, górze oraz dole obudowy, które pozwalają na precyzyjne wprowadzenie przewodów i rur instalacyjnych. Rozstaw szyn DIN wynosi standardowe 150 mm, co zapewnia optymalną przestrzeń na prowadzenie okablowania pomiędzy rzędami aparatury. W przypadku konieczności rozbudowy systemu, można wykorzystać dedykowane zestawy łączące: 41Z11 do łączenia w szereg, 41Z03 do łączenia w pionie (dla szerokości 12M) lub 41Z04 (dla szerokości 18M). Drzwi obudowy są w pełni odwracalne, co pozwala na ich dopasowanie do kierunku ciągu komunikacyjnego w pomieszczeniu.

FAQ

• Czy obudowa zawiera szyny DIN? Tak, obudowa jest wyposażona w standardowe szyny montażowe DIN o rozstawie 150 mm.
• Jaki jest kąt otwarcia drzwi? Drzwi obudowy Mistral41F otwierają się pod kątem 180°, co zapewnia pełny dostęp do aparatury podczas prac serwisowych.
• Czy można łączyć kilka obudów ze sobą? Tak, konstrukcja przewiduje wybite otwory do łączenia obudów w pionie i poziomie przy użyciu dedykowanych zestawów montażowych ABB.
• Czy w zestawie są zaciski N i PE? Tak, produkt dostarczany jest z fabrycznymi listwami N+PE, co eliminuje konieczność ich osobnego dokupowania.
