Obudowa Mistral41F p/t drzwi przezroczyste 4 modułów AT&U/Mistral | 1SLM004100A1200 ABB

Alternatywny kod produktu: 1SLM004100A1200

Opis i Kluczowe Cechy

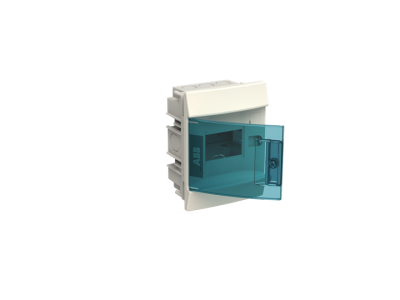

Obudowa Mistral41F (symbol 1SLM004100A1200) to rozwiązanie do wnętrzowych aplikacji elektrycznych, zaprojektowane dla 4 modułów na szynie DIN. Wyposażona w przezroczyste drzwi otwierane pod kątem 180° w lewo lub prawo, zapewniają łatwy dostęp do aparatury. Perforacje boczne, górne i dolne gwarantują odpowiednią wentylację, a maskownica pozwala na uzyskanie dodatkowego modułu (po 0,5 modułu z każdej strony).

• Przezroczyste drzwi otwierane pod kątem 180°: Umożliwiają szybką inspekcję stanu aparatury i ułatwiają serwisowanie bez demontażu obudowy.
• Perforacje wentylacyjne (boczne, górne, dolne): Zapewniają cyrkulację powietrza, obniżając ryzyko przegrzania montowanej aparatury.
• Maskownica dla dodatkowego modułu: Pozwala na elastyczne konfiguracje instalacji, zwiększając pojemność obudowy o 1 moduł (0,5 modułu z lewej i prawej strony).
• Stopień odporności mechanicznej IK08: Odporna na uderzenia mechaniczne o energii 5J, chroniąc aparaturę przed uszkodzeniami.
• Test rozżarzonego drutu GWT > 650°C: Potwierdza odporność ogniową obudowy, minimalizując ryzyko rozprzestrzeniania się pożaru.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących obudów elektrycznych, w tym odporności mechanicznej (IK08), palności (GWT > 650°C) oraz wentylacji. Posiada deklarację zgodności CE.

Zastosowanie

Obudowa Mistral41F przeznaczona jest do montażu aparatury elektrycznej i elektronicznej w instalacjach wewnętrznych, gdzie wymagana jest ochrona mechaniczna, wentylacja i łatwy dostęp do wyposażenia.

• Montaż aparatury modułowej (np. wyłączników, styczników, zabezpieczeń) w szafach sterowniczych i rozdzielnicach.
• Zastosowanie w systemach automatyki przemysłowej jako obudowa dla modułów sterujących.
• Instalacje w budynkach użyteczności publicznej i przemysłowych, gdzie wymagana jest estetyczna i funkcjonalna obudowa z przezroczystymi drzwiami.
• Elastyczne konfiguracje dzięki możliwości łączenia obudów w szereg lub w pionie (zestawy 41Z11, 41Z03, 41Z04).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowę należy zamontować na stabilnej powierzchni, zapewniając odpowiednią wentylację. Drzwi otwierane pod kątem 180° ułatwiają serwisowanie, jednak należy zachować ostrożność podczas manipulacji aparaturą. W przypadku łączenia obudów w szereg lub pionie, użyć dedykowanych zestawów 41Z11, 41Z03 lub 41Z04.

FAQ

• Czy obudowa Mistral41F jest odporna na wodę? Obudowa nie posiada stopnia ochrony IP – przeznaczona jest wyłącznie do stosowania wewnątrz suchych pomieszczeń.
• Jakie są możliwości łączenia obudów w szereg? Obudowy Mistral41F można łączyć w szereg przy użyciu zestawu 41Z11, a w pionie dla szerokości 12M przy pomocy zestawu 41Z03 lub dla 18M zestawu 41Z04.
• Czy drzwi można zamontować do otwierania w lewo lub prawo? Tak, drzwi obudowy Mistral41F mogą być otwierane zarówno w lewo, jak i w prawo pod kątem 180°, co ułatwia dostęp w zależności od konfiguracji szafy.
