Obudowa Mistral41F p/t drzwi przezroczyste 36 modułów(3 rzędy), AT&U/Mistral | 1SLM004100A1207 ABB

Alternatywny kod produktu: 1SLM004100A1207

Opis i Kluczowe Cechy

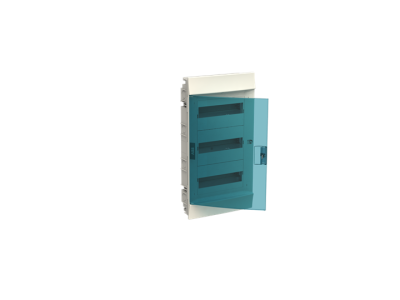

Obudowa Mistral41F (symbol 1SLM004100A1207) to modułowa szafa elektroinstalacyjna zaprojektowana do montażu wnętrzowego. Przeznaczona na 36 modułów (3 rzędy po 12 modułów) z możliwością uzyskania dodatkowego modułu na rząd dzięki maskownicy. Charakteryzuje się wysoką wytrzymałością mechaniczną IK08 i odpornością ogniową zgodną z testem GWT ≥650°C. Perforacje boczne, górne i dolne zapewniają odpowiednią wentylację, a drzwi przezroczyste umożliwiają łatwą identyfikację wyposażenia wewnętrznego.

• 36 modułów w 3 rzędach: Elastyczna konfiguracja dla aparatury modułowej – możliwość wykorzystania maskownicy dla uzyskania dodatkowego modułu na każdym rzędzie.
• Drzwi przezroczyste: Umożliwiają szybką wizualną kontrolę stanu aparatury i ułatwiają identyfikację obwodów.
• Perforowana konstrukcja: Boczne, górne i dolne otwory wentylacyjne zapewniają odpowiednią cyrkulację powietrza, zapobiegając przegrzewaniu się aparatury.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne w klasie IK08 – zwiększa trwałość obudowy w warunkach przemysłowych.
• Test ogniowy GWT ≥650°C: Wysoka odporność ogniowa potwierdzona badaniami – zabezpiecza przed rozprzestrzenianiem się ognia w przypadku pożaru.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących obudów elektroinstalacyjnych, w tym normy PN-EN 62208 i PN-EN 61439. Posiada deklarację zgodności CE i jest zaprojektowana zgodnie z wymogami dotyczącymi ochrony przeciwpożarowej i mechanicznej.

Zastosowanie

Obudowa Mistral41F znajduje zastosowanie w instalacjach elektrycznych, automatyce przemysłowej i systemach zasilania, gdzie wymagana jest ochrona aparatury przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi.

• Montaż aparatury modułowej (łączników, zabezpieczeń, przekaźników) w szafach sterowniczych i rozdzielnicach.
• Instalacje w środowiskach przemysłowych wymagających wysokiej odporności mechanicznej i ogniowej.
• Miejsca wymagające transparentnej obudowy dla celów diagnostycznych i identyfikacyjnych.
• Wykorzystanie perforacji do prowadzenia kabli i wentylacji, zapewniając odpowiednie warunki pracy aparatury.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że obudowa jest odpowiednio dobrana do wymiarów aparatury i warunków środowiskowych. Należy zachować odpowiednie odstępy wentylacyjne i zapewnić stabilne mocowanie do podłoża. Drzwi obudowy można otwierać do lewej lub prawej strony (180°), co ułatwia dostęp do aparatury. W przypadku montażu szeregowego lub pionowego należy użyć dedykowanych zestawów łączących (np. 41Z11, 41Z03, 41Z04).

FAQ

• Czy obudowa Mistral41F może być montowana na zewnątrz? Obudowa jest przeznaczona do zastosowań wewnętrznych. Ze względu na brak określonego stopnia ochrony IP (IP00) nie zaleca się stosowania na zewnątrz.
• Jakie są zalety drzwi przezroczystych? Drzwi przezroczyste umożliwiają łatwą wizualną kontrolę stanu aparatury i identyfikację obwodów bez konieczności otwierania obudowy, co zwiększa efektywność przeglądów i konserwacji.
• Czy obudowa jest kompatybilna z innymi modelami Mistral? Tak, obudowa Mistral41F jest wyposażona w system mocowań umożliwiający łączenie z innymi obudowami Mistral w układzie szeregowym lub pionowym przy użyciu dedykowanych zestawów łączących.
