Obudowa Mistral41F p/t drzwi przezroczyste 18 modułów AT&U/Mistral | 1SLM004100A1204 ABB

Alternatywny kod produktu: 1SLM004100A1204

Opis i Kluczowe Cechy

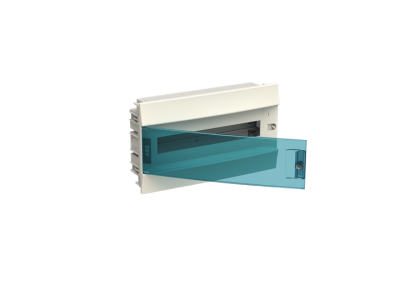

Obudowa Mistral41F (symbol 1SLM004100A1204) w wersji 18 modułów z przezroczystymi drzwiami doskonale sprawdza się w instalacjach wewnętrznych. Perforacje po bokach, górze i dole zapewniają efektywną wentylację, a wybity otwór ułatwia montaż zestawu do łączenia obudów w szereg lub pionie. Drzwi otwierają się w lewo i prawo pod kątem 180°, a maskownica pozwala uzyskać dodatkowe 1 moduł na rząd (0,5 modułu z każdej strony).

• 18 modułów: Wystarczająca przestrzeń do montażu aparatury modułowej, rozłączników i zabezpieczeń w standardowych instalacjach.
• Przezroczyste drzwi: Umożliwiają łatwą inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Perforacje wentylacyjne: Zapewniają cyrkulację powietrza, obniżając ryzyko przegrzania komponentów wewnętrznych.
• Stopień ochrony IK08: Wysoka odporność na uderzenia mechaniczne – chroni aparaturę przed uszkodzeniami.
• Test rozżarzonego drutu GWT >650°C: Potwierdza odporność na zapalenie i samogaszenie materiałów obudowy.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i ochrony przeciwpożarowej. Posiada deklarację zgodności CE oraz test odporności na zapalenie (GWT >650°C). Stopień ochrony IK08 potwierdza odporność na uderzenia mechaniczne.

Zastosowanie

Mistral41F to wszechstronna obudowa przeznaczona do montażu aparatury elektrycznej w instalacjach wewnętrznych.

• Rozdzielnice budynków mieszkalnych i użyteczności publicznej – montaż zabezpieczeń, liczników i modułów sterujących.
• Szafy sterownicze w instalacjach przemysłowych – organizacja aparatury modułowej z możliwością wentylacji.
• Pulpity operatorskie w systemach automatyki – przezroczyste drzwi ułatwiają monitoring stanu urządzeń.
• Obudowy do montażu w szafach rack 19" – wykorzystanie maskownicy do optymalizacji przestrzeni.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będą prowadzone prace. Obudowę należy zamocować do stabilnej powierzchni, zachowując wymagania producenta dotyczące mocowania zestawów łączących (41Z11, 41Z03, 41Z04). Drzwi ustawić zgodnie z kierunkiem otwarcia (lewo/prawo). Po montażu aparatury należy przeprowadzić test funkcjonalny i sprawdzić szczelność połączeń.

FAQ

• Czy obudowę można łączyć z innymi modelami Mistral? Tak, za pomocą dedykowanych zestawów: 41Z11 (łączenie w szereg), 41Z03 (pionowe dla szerokości 12M) lub 41Z04 (pionowe dla szerokości 18M).
• Jakie jest maksymalne obciążenie szyn DIN? Dane dotyczące maksymalnego obciążenia szyn nie zostały podane w dokumentacji produktu – zaleca się stosowanie się do zaleceń producenta aparatury montowanej wewnątrz.
• Czy obudowa posiada uszczelnienie przeciwpyłowe? Stopień ochrony IP nie został określony w danych produktu. Perforacje wentylacyjne sugerują, że obudowa nie jest przeznaczona do stosowania w warunkach zapylonych.
