Obudowa Mistral41F p/t drzwi przezroczyste 12 modułów AT&U/Mistral | 1SLM004100A1203 ABB

Alternatywny kod produktu: 1SLM004100A1203

Opis i Kluczowe Cechy

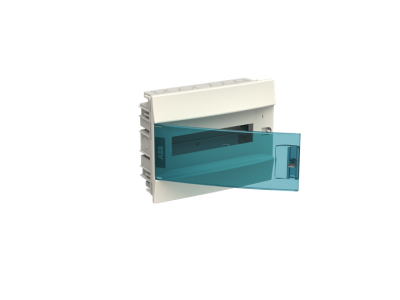

Obudowa Mistral41F (symbol 1SLM004100A1203) to rozwiązanie dedykowane do instalacji wnętrzowych, zaprojektowane dla 12 modułów. Wyposażona w drzwi przezroczyste otwierane pod kątem 180° w lewo lub prawo, ułatwiają dostęp do aparatury i poprawiają widoczność stanu instalacji. Perforacje boczne, górne i dolne zapewniają optymalną wentylację, minimalizując ryzyko przegrzewania się wyposażenia. Rozstaw szyn DIN wynosi 150 mm, co umożliwia elastyczne rozmieszczenie aparatury modułowej.

• Drzwi przezroczyste z możliwością otwarcia 180°: Ułatwiają identyfikację aparatury i stanu połączeń bez konieczności demontażu drzwi, poprawiając ergonomię prac serwisowych.
• Perforacje wentylacyjne po bokach, górze i dole: Zapewniają naturalny przepływ powietrza, redukując ryzyko przegrzewania się aparatury i wydłużając żywotność urządzeń.
• Rozstaw szyn DIN 150 mm: Standardowe rozwiązanie dla aparatury modułowej, umożliwiające montaż szerokiej gamy urządzeń elektrotechnicznych.
• Stopień wytrzymałości mechanicznej IK08: Odporność na uderzenia mechaniczne – chroni aparaturę przed uszkodzeniami spowodowanymi przypadkowymi uderzeniami narzędzi lub elementów instalacji.
• Test rozżarzonym drutem GWT ≥ 650°C: Potwierdza odporność materiału na działanie wysokich temperatur, co zwiększa bezpieczeństwo przeciwpożarowe instalacji.
• Maskownica na drzwiach – dodatkowy moduł: Umożliwia uzyskanie 1 dodatkowego miejsca montażowego (po 0,5 modułu z każdej strony), zwiększając elastyczność konfiguracji.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego, odporności ogniowej i wentylacji. Posiada deklarację zgodności CE oraz certyfikację zgodnie z normami dotyczącymi aparatury modułowej. Spełnia wymogi testu GWT ≥ 650°C i stopnia ochrony IK08.

Zastosowanie

Obudowa Mistral41F przeznaczona jest do zastosowań wewnętrznych, gdzie wymagana jest nie tylko ochrona aparatury, ale także łatwy dostęp do niej oraz odpowiednia wentylacja.

• Instalacje domowe i mieszkaniowe – rozdzielnice mieszkaniowe z widoczną aparaturą.
• Małe i średnie instalacje przemysłowe – osłona aparatury sterowniczej i zabezpieczeniowej.
• Szafy sterownicze w systemach automatyki – ochrona modułów PLC, styczników i przekaźników.
• Pomieszczenia techniczne i warsztaty – gdzie istotna jest widoczność stanu aparatury i wentylacja.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Obudowa montowana jest do ściany lub konstrukcji nośnej przy użyciu dedykowanych uchwytów. Należy zapewnić odpowiednią wentylację poprzez zachowanie minimalnych odstępów od innych elementów instalacji. Drzwi otwierać i zamykać wyłącznie w zakresie ruchu 180° – unikać siłowego blokowania. W przypadku stosowania zestawów do łączenia obudów (np. 41Z11) należy postępować zgodnie z dokumentacją techniczną.

FAQ

• Czy obudowa Mistral41F posiada stopień ochrony IP? Stopień ochrony IP nie został określony w dostępnych danych produktu. Obudowa przeznaczona jest do stosowania wyłącznie w suchych wnętrzach.
• Czy drzwi można demontować? Tak, drzwi są zdejmowalne – ułatwia to montaż aparatury i późniejsze prace serwisowe.
• Jaki jest maksymalny pobór mocy aparatury montowanej w obudowie? Maksymalny pobór mocy nie został określony w danych produktu. Należy dostosować dobór aparatury do wentylacji i konstrukcji obudowy.
