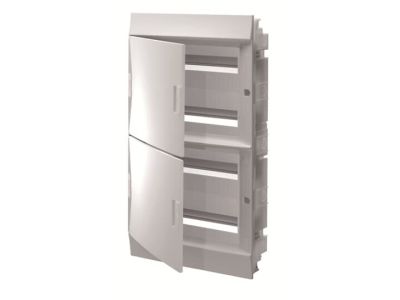

Obudowa Mistral41F p/t drzwi pełne 72 modułówz listwą N+PE, AT&U/Mistral | 1SLM004102A1110 ABB

Opis i Kluczowe Cechy

Obudowa podtynkowa ABB z serii Mistral41F (model 41A18X41A) to profesjonalne rozwiązanie przeznaczone do montażu aparatury modułowej w nowoczesnych instalacjach elektrycznych. Produkt charakteryzuje się pojemnością wynoszącą 72 moduły, co pozwala na przejrzyste rozmieszczenie zabezpieczeń, sterowników oraz elementów automatyki budynkowej w układzie wielorzędowym. Stopień ochrony IP41 gwarantuje skuteczne zabezpieczenie wnętrza przed ciałami obcymi o średnicy powyżej 1 mm oraz przed pionowo spadającymi kroplami wody, co czyni ją idealnym wyborem do zastosowań wewnątrzbudynkowych. Obudowa została wykonana w II klasie ochronności, co oznacza zastosowanie izolacji wzmocnionej, eliminującej konieczność uziemiania samej konstrukcji obudowy. Prąd znamionowy urządzenia wynosi 125A, co pozwala na bezpieczną obsługę rozbudowanych obwodów o wysokim zapotrzebowaniu na energię elektryczną.

• Wymiary zewnętrzne: Wysokość 735 mm, szerokość 430 mm oraz głębokość 127 mm zapewniają optymalną przestrzeń do swobodnego prowadzenia przewodów i montażu osprzętu.
• System zacisków: Fabryczne wyposażenie w śrubowe listwy N+PE umożliwia pewne, trwałe i bezpieczne połączenie przewodów neutralnych oraz ochronnych.
• Konstrukcja: Pełne drzwi w kolorze białym zapewniają estetyczny wygląd i maskują aparaturę, chroniąc ją jednocześnie przed kurzem i dostępem osób nieuprawnionych.
• Szyny DIN: Zintegrowane szyny montażowe pozwalają na błyskawiczną instalację wyłączników nadprądowych, różnicowoprądowych oraz innych urządzeń modułowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej dla rozdzielnic niskonapięciowych. Zastosowane materiały termoplastyczne charakteryzują się wysoką odpornością mechaniczną oraz termiczną, co potwierdza przydatność obudowy do pracy w wymagających warunkach instalacyjnych. II klasa ochronności zapewnia najwyższy standard bezpieczeństwa przeciwporażeniowego bez konieczności prowadzenia dodatkowych przewodów ochronnych do obudowy.

Zastosowanie

Obudowa Mistral41F znajduje szerokie zastosowanie w budownictwie mieszkaniowym, biurowcach oraz obiektach użyteczności publicznej. Dzięki dużej pojemności (72 moduły) jest szczególnie rekomendowana do zaawansowanych systemów automatyki budynkowej i inteligentnych instalacji (Smart Home), gdzie wymagana jest znaczna przestrzeń na sterowniki, przekaźniki, zasilacze oraz moduły komunikacyjne. Jej podtynkowy montaż pozwala na dyskretną integrację z architekturą wnętrza.

Wskazówki Montażowe

Podczas montażu podtynkowego należy przygotować wnękę o wymiarach odpowiadających części tylnej obudowy, pamiętając o zachowaniu marginesu na kołnierz maskujący. Przed osadzeniem obudowy warto zaplanować trasy kablowe, wykorzystując dedykowane osłabienia w ściankach bocznych. Szyny DIN powinny zostać precyzyjnie wypoziomowane, co ułatwi późniejszy montaż aparatury. Podczas podłączania przewodów do listew N+PE należy zachować odpowiedni moment dokręcania śrub, aby zapewnić stabilny styk elektryczny i uniknąć przegrzewania się połączeń pod obciążeniem.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP41 jest przeznaczony do zastosowań wewnętrznych, chroniąc przed kurzem i kapiącą wodą, ale nie przed deszczem.
• Czy w zestawie znajdują się listwy zaciskowe? Tak, obudowa jest dostarczana z kompletem śrubowych listew N+PE.
• Ile rzędów aparatury można zamontować w tej obudowie? Konstrukcja na 72 moduły zazwyczaj opiera się na układzie 4 rzędów po 18 modułów każdy.
