Obudowa Mistral41F p/t drzwi pełne 72 modułów AT&U/Mistral | 1SLM004100A1110 ABB

Alternatywny kod produktu: 1SLM004100A1110

Opis i Kluczowe Cechy

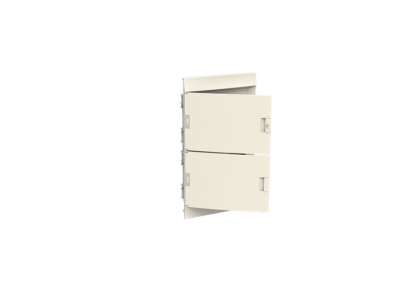

Obudowa Mistral41F (symbol 1SLM004100A1110) to szafa modułowa o pojemności 72 modułów, przeznaczona do instalacji wnętrzowych. Charakteryzuje się perforowanymi ścianami bocznymi, górnymi i dolnymi, co zapewnia doskonałą wentylację i ułatwia montaż. Drzwi pełne z możliwością otwarcia na 180° w lewo lub prawo gwarantują wygodny dostęp do wnętrza. Stopień ochrony IK08 oraz test rozżarzonym drutem powyżej 650°C potwierdzają wysoką odporność mechaniczną i ogniową obudowy.

• Pojemność 72 modułów: Wystarczająca przestrzeń do montażu aparatury modułowej, rozdzielnic i innych urządzeń elektrycznych.
• Perforacje wentylacyjne: Zapewniają odpowiednią cyrkulację powietrza, chroniąc aparaturę przed przegrzaniem.
• Drzwi pełne z otwarciem 180°: Umożliwiają swobodny dostęp do wnętrza obudowy, ułatwiając montaż, serwis i konserwację.
• Stopień ochrony IK08: Wysoka odporność na uderzenia mechaniczne, chroniąca instalację przed uszkodzeniami.
• Test GWT >650°C: Potwierdza odporność ogniową obudowy, co zwiększa bezpieczeństwo instalacji w warunkach zagrożenia pożarowego.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących ochrony przeciwpożarowej, odporności mechanicznej oraz bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i jest zgodna z normami dotyczącymi montażu aparatury modułowej w szafach sterowniczych.

Zastosowanie

Obudowa Mistral41F znajduje szerokie zastosowanie w instalacjach elektrycznych, rozdzielniach niskiego napięcia oraz szafach sterowniczych, gdzie wymagana jest wysoka ochrona aparatury przed czynnikami zewnętrznymi.

• Montaż rozdzielnic i szaf sterowniczych w budynkach użyteczności publicznej.
• Instalacje przemysłowe – ochrona aparatury pomiarowej i sterującej.
• Pomieszczenia techniczne z wymaganiami dotyczącymi odporności ogniowej i mechanicznej.
• Obudowy do montażu modułów zasilających, zabezpieczeń i innych elementów aparatury elektrycznej.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że powierzchnia montażowa jest odpowiednio przygotowana i stabilna. Obudowę należy zamocować przy użyciu dedykowanych elementów (np. zestawów do montażu w szeregu 41Z11). W przypadku łączenia obudów w pionie dla szerokości 12M należy stosować zestaw 41Z03, a dla 18M – 41Z04. Upewnić się, że drzwi otwierają się swobodnie i nie blokują się podczas użytkowania.

FAQ

• Czy obudowa Mistral41F może być montowana na zewnątrz? Obudowa jest przeznaczona wyłącznie do instalacji wewnętrznych. W przypadku potrzeby stosowania na zewnątrz należy wybrać obudowę z odpowiednim stopniem ochrony IP (np. IP54).
• Jakie akcesoria są dostępne do montażu obudowy? Do montażu obudowy dostępne są zestawy do łączenia w szereg (41Z11) oraz w pionie (41Z03 dla 12M, 41Z04 dla 18M), a także maskownice umożliwiające uzyskanie dodatkowego modułu na rząd.
• Czy obudowa posiada układ wentylacyjny? Tak, perforacje na ścianach bocznych, górnych i dolnych zapewniają naturalną cyrkulację powietrza, co przyczynia się do lepszego odprowadzania ciepła z wnętrza obudowy.
