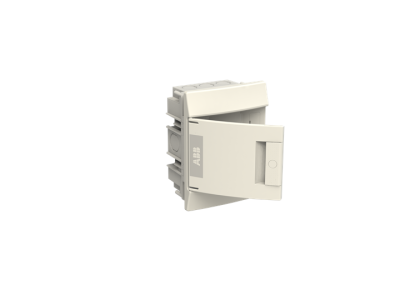

Obudowa Mistral41F p/t drzwi pełne 4 moduły, AT&U/Mistral | 1SLM004100A1100 ABB

Alternatywny kod produktu: 1SLM004100A1100

Opis i Kluczowe Cechy

Obudowa Mistral41F (symbol 1SLM004100A1100) to modułowa konstrukcja o pojemności 4 modułów, wyposażona w pełne drzwi z możliwością otwarcia pod kątem 180° w lewo lub prawo. Wyposażona w perforacje wentylacyjne po bokach, górze i dole oraz panel maskownicy pozwalający na uzyskanie dodatkowego modułu (0,5 modułu z każdej strony). Rozstaw szyn DIN wynosi 150 mm. Stopień wytrzymałości mechanicznej IK08 i odporność na działanie rozżarzonego drutu (GWT > 650°C) gwarantują bezpieczeństwo i trwałość w wymagających warunkach instalacyjnych.

• Pełne drzwi z otwarciem 180°: Umożliwiają swobodny dostęp do wnętrza obudowy podczas prac serwisowych i instalacyjnych.
• Perforacje wentylacyjne: Zapewniają odpowiednią cyrkulację powietrza, chroniąc aparaturę przed przegrzaniem.
• Maskownica na dodatkowe moduły: Pozwala na elastyczne dostosowanie przestrzeni do potrzeb instalacyjnych poprzez dodanie 0,5 modułu z każdej strony.
• Stopień ochrony IK08: Wysoka odporność na uderzenia mechaniczne – odpowiedni do zastosowań w trudnych warunkach przemysłowych.
• Test GWT > 650°C: Zapewnia odporność na rozprzestrzenianie się ognia i samogasnące właściwości materiału.

Zgodność z Normami

Obudowa Mistral41F spełnia wymagania norm europejskich dotyczących stopni ochrony IK (EN 62262) i odporności na działanie rozżarzonego drutu (EN 60695-2-11). Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Obudowa Mistral41F przeznaczona jest do montażu aparatury modułowej w instalacjach wewnętrznych, gdzie wymagana jest ochrona modułów przed czynnikami zewnętrznymi i mechanicznymi.

• Małe szafy sterownicze w przemyśle – do zabezpieczenia styczników, przekaźników i innych aparatów modułowych.
• Rozdzielnice lokalne w budynkach użyteczności publicznej – dla aparatury o niewielkim lub średnim obciążeniu.
• Szafy zasilające w systemach automatyki – do montażu modułów zasilających i sterujących.
• Obudowy do montażu w szafach 19" – w połączeniu z zestawami do łączenia szeregowego.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Obudowę należy zamontować na sztywnej powierzchni, zabezpieczając ją przed uderzeniami mechanicznymi. Perforacje wentylacyjne nie mogą być blokowane. Przed montażem aparatury upewnić się, że rozstaw szyn DIN (150 mm) jest zgodny z wymiarami modułów. W przypadku łączenia obudów w szereg lub w pionie należy użyć odpowiednich zestawów montażowych (np. 41Z11, 41Z03, 41Z04).

FAQ

• Czy obudowa Mistral41F może być montowana na zewnątrz? Obudowa przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń. Stopień ochrony IP nie został określony w danych produktu – nie jest odporna na działanie czynników atmosferycznych (deszcz, mróz, promieniowanie UV).
• Jakie są możliwości otwarcia drzwi? Drzwi otwierają się pod kątem 180° w lewo lub prawo, co umożliwia swobodny dostęp do aparatury z obu stron obudowy.
• Czy obudowa posiada uchwyty do montażu? Zgodnie z danymi produktu nie zostały określone elementy montażowe. Zaleca się stosowanie odpowiednich wsporników ściennych lub szyn montażowych, dostosowanych do obudowy i powierzchni montażowej.
