Obudowa mini Opale 2 mododuły IP30, mini Opale | 13392 Schneider Electric

Opis i Kluczowe Cechy

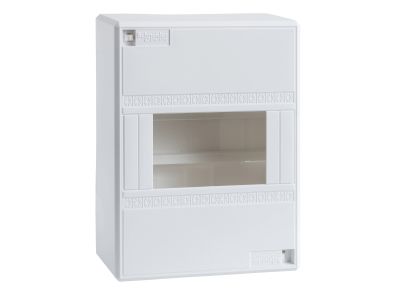

Obudowa mini Opale (symbol 13392) to kompaktowa obudowa natynkowa przeznaczona do montażu aparatury modułowej. Oferuje 1 rząd o szerokości 2 modułów (36 mm – 2 × 18 mm), co pozwala na zabudowę podstawowych elementów sterowania lub sygnalizacji w instalacjach elektrycznych. Stopień ochrony IP30 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, odpowiedni dla suchych pomieszczeń wewnętrznych. Uwaga: drzwi nie są dostarczane w zestawie – konieczny jest ich osobny zakup.

• Liczba modułów: 2 (1 rząd): Umożliwia montaż dwóch standardowych aparatów modułowych 18 mm, idealna do prostych obwodów sterowniczych lub sygnalizacyjnych.
• Montaż natynkowy: Szybki i łatwy montaż na ścianie bez konieczności kucia bruzd – doskonała do modernizacji istniejących instalacji.
• Stopień ochrony IP30: Chroni przed dotknięciem narzędziem i wnikaniem ciał stałych ≥12,5 mm, odpowiedni do wnętrz suchych (rozdzielnie, kotłownie, pomieszczenia techniczne).
• Konstrukcja bez drzwi: Zapewnia swobodny dostęp do aparatury – drzwi należy dokupić osobno w zależności od potrzeb estetycznych i wymogów bezpieczeństwa.
• Kompatybilność z szyną TH35: Standardowe mocowanie aparatury modułowej na szynie DIN (brak szyny w zestawie – należy zamówić oddzielnie).

Zgodność z Normami

Obudowa mini Opale spełnia wymagania europejskich norm dotyczących osprzętu elektroinstalacyjnego i posiada certyfikację CE. Produkowana jest zgodnie z obowiązującymi standardami jakości i bezpieczeństwa dla obudów natynkowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Obudowa mini Opale to uniwersalne rozwiązanie do zabudowy pojedynczych urządzeń modułowych w miejscach, gdzie wymagany jest dostęp bezpośredni i ochrona mechaniczna.

• Montaż przycisku sterowniczego lub przełącznika do lokalnego sterowania oświetleniem lub wentylacją.
• Zabudowa stycznika modułowego do sterowania odbiornikami w małych instalacjach.
• Instalacja przekaźnika czasowego lub czujnika zmierzchowego w systemach automatyki budynkowej.
• Sygnalizacja świetlna (np. lampka kontrolna) w pomieszczeniach technicznych i biurowych.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP i odpowiednie kwalifikacje. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Obudowę mocować do ściany za pomocą dołączonych elementów (nie zawartych w zestawie – należy zastosować odpowiednie kołki i wkręty do podłoża). Wewnątrz obudowy zamontować standardową szynę TH35 (brak w zestawie), a następnie umieścić aparat modułowy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną konkretnego urządzenia. Po zakończeniu instalacji zamontować ewentualne drzwi (dostępne jako akcesoria dodatkowe).

FAQ

• Czy obudowa jest dostarczana z drzwiami? Nie, drzwi nie są częścią zestawu. W razie potrzeby należy je zakupić osobno jako akcesorium.
• Jaki stopień ochrony zapewnia obudowa? IP30 – chroni przed wnikaniem ciał stałych o średnicy ≥12,5 mm, nie jest odporna na wilgoć ani wodę. Nadaje się wyłącznie do suchych pomieszczeń wewnętrznych.
• Czy obudowa ma fabrycznie zamontowaną szynę DIN? Nie, szyna TH35 nie wchodzi w skład zestawu. Aparaturę mocuje się na standardowej szynie montażowej (do dokupienia).
