Obudowa metalowa z transformatorem 230 V / 20 V AC, 75 VA, OMI-4 | OMI-4 Satel

Opis i Kluczowe Cechy

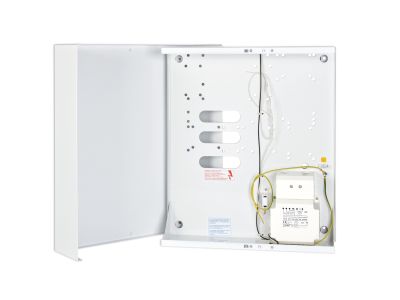

Obudowa metalowa OMI-4 marki SATEL to zaawansowane rozwiązanie konstrukcyjne, zaprojektowane z myślą o budowie profesjonalnych systemów sygnalizacji włamania i napadu (SSWiN). Produkt został zoptymalizowany pod kątem współpracy z centralami z serii INTEGRA Plus, oferując pełną kompatybilność mechaniczną i elektryczną. Kluczowym elementem zestawu jest wzmocniony transformator AC/AC o mocy znamionowej 75 VA, który dostarcza napięcie wyjściowe 20 V AC, co pozwala na stabilne zasilanie rozbudowanych systemów alarmowych wraz z licznymi modułami rozszerzeń.

• Wysoki standard bezpieczeństwa: Konstrukcja spełnia rygorystyczne wymagania normy EN50131 Grade 3, co czyni ją idealnym wyborem do obiektów o podwyższonym ryzyku.
• Podwójna ochrona sabotażowa: Obudowa wyposażona jest w mechanizm wykrywania otwarcia drzwiczek oraz oderwania podstawy od podłoża, co natychmiastowo generuje sygnał alarmowy w systemie.
• Pojemność i ergonomia: Wymiary 330 x 405 x 110 mm pozwalają na swobodny montaż płyty głównej centrali, dodatkowych modułów rozszerzeń oraz dedykowanego akumulatora o pojemności 17 Ah, zapewniającego długi czas podtrzymania awaryjnego.
• Solidna konstrukcja: Wykonanie z wysokiej jakości metalu gwarantuje odporność na uszkodzenia mechaniczne i stanowi skuteczną barierę ochronną dla elektroniki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pełnej zgodności z europejską normą EN50131 Grade 3. Oznacza to, że obudowa OMI-4 może być stosowana w systemach zabezpieczeń instalowanych w obiektach wymagających najwyższego stopnia ochrony, takich jak banki, muzea, jubilerzy czy budynki użyteczności publicznej. Zastosowanie certyfikowanych komponentów, w tym transformatora o odpowiedniej wydajności prądowej, gwarantuje niezawodność całego systemu w sytuacjach krytycznych.

Zastosowanie

Obudowa OMI-4 znajduje zastosowanie wszędzie tam, gdzie wymagana jest integracja wielu komponentów systemu alarmowego w jednej, bezpiecznej lokalizacji. Jest dedykowana przede wszystkim dla:

• Systemów opartych na centralach SATEL INTEGRA Plus, wymagających certyfikacji Grade 3.
• Instalacji z dużą liczbą modułów wejść/wyjść, gdzie niezbędny jest wydajny zasilacz i transformator 75 VA.
• Obiektów, w których konieczne jest zastosowanie akumulatora 17 Ah dla zapewnienia ciągłości pracy przy braku zasilania sieciowego.
• Profesjonalnych instalacji teletechnicznych wymagających estetycznego i trwałego montażu podzespołów elektronicznych.

Wskazówki Montażowe

Podczas instalacji obudowy OMI-4 należy zwrócić szczególną uwagę na poprawne zamocowanie do podłoża, aby zapewnić skuteczne działanie styku sabotażowego (tamper). Zaleca się zachowanie odpowiednich odstępów od innych elementów instalacji w celu zapewnienia optymalnej cyrkulacji powietrza wokół transformatora 75 VA, który podczas pracy pod dużym obciążeniem może generować ciepło. Przewody zasilające 230 V AC powinny być prowadzone zgodnie z obowiązującymi normami SEP, z wykorzystaniem odpowiednich dławnic lub przepustów, aby uniknąć uszkodzenia izolacji o krawędzie metalowej obudowy. Przed podłączeniem akumulatora 17 Ah należy upewnić się, że polaryzacja przewodów jest prawidłowa.

FAQ

• Czy obudowa zawiera transformator w zestawie? Tak, obudowa OMI-4 jest fabrycznie wyposażona we wzmocniony transformator AC/AC o mocy 75 VA i napięciu wyjściowym 20 V AC.
• Jaki największy akumulator zmieści się w tej obudowie? Konstrukcja przewiduje miejsce na standardowy akumulator kwasowo-ołowiowy (SLA) o pojemności do 17 Ah.
• Czy obudowa posiada certyfikat Grade 3? Tak, obudowa została zaprojektowana tak, aby umożliwić budowę systemów spełniających wymagania normy EN50131 Grade 3.
• Jakie są wymiary zewnętrzne obudowy? Obudowa ma wymiary 330 mm szerokości, 405 mm wysokości oraz 110 mm głębokości.
