Obudowa metalowa | XAPD2502 Schneider Electric

Opis i Kluczowe Cechy

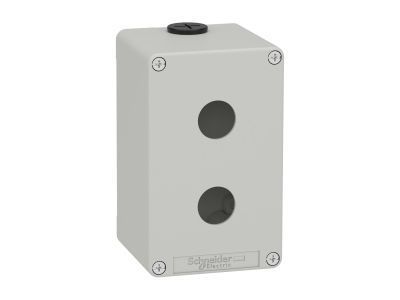

Obudowa metalowa o szarym kolorze RAL7035 to dedykowane rozwiązanie do montażu przycisków O 22 mm z serii XB4 i XB5. Dwuotworowa konstrukcja z gwintami M20 umożliwia elastyczne dostosowanie do różnych typów funkcji, w tym przycisków awaryjnych E-stop z tabliczkami legendy. Metalowa obudowa zapewnia wysoką odporność mechaniczną i trwałość, a jej wymiary (80x130x77 mm) pozostawiają przestrzeń na okablowanie. Produkt dostępny w wersji z dwoma otworami montażowymi.

• Klasa ochrony I: Zapewnia ochronę przeciwporażeniową dzięki uziemieniu, zgodnie z normą EN/IEC 61140.
• Stopień ochrony IP66: Chroni wnętrze obudowy przed wnikaniem pyłu i strumieni wody, co czyni ją odpowiednią do stosowania w trudnych warunkach środowiskowych.
• Odporność mechaniczna IK07: Odporna na uderzenia mechaniczne o energii do 2 J, zgodnie z normą EN/IEC 62262.
• Gwinty M20: Umożliwiają montaż standardowych dławnic kablowych ISO, zapewniając szczelność wprowadzenia przewodów.
• Wymiary 80x130x77 mm: Przystosowane do montażu przycisków O 22 mm z serii XB4/XB5, z zachowaniem przestrzeni na okablowanie.

Zgodność z Normami

Obudowa spełnia wymagania norm EN/IEC 60529 (stopnie ochrony IP), EN/IEC 60947-5-1 (aparatury sterowniczej) oraz posiada certyfikację CE, UL i cULus. Znormalizowana z gwintem metrycznym M20 zgodnie z normą IEC 62444.

Zastosowanie

Obudowa metalowa znajduje zastosowanie w instalacjach sterowniczych, maszynach przemysłowych oraz systemach automatyki, gdzie wymagane jest bezpieczne i szczelne umieszczenie przycisków sterowniczych.

• Montaż przycisków O 22 mm z serii XB4/XB5 w maszynach przemysłowych i szafach sterowniczych.
• Stosowanie w warunkach wymagających wysokiej odporności na pył, wodę i uderzenia mechaniczne.
• Zastosowanie w instalacjach klasy I, gdzie wymagana jest ochrona przeciwporażeniowa poprzez uziemienie.
• Wykorzystanie w systemach awaryjnego zatrzymania z przyciskami E-stop i tabliczkami legendy.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowę mocować za pomocą czterech otworów montażowych, stosując odpowiednie wkręty i podkładki. Po montażu przycisków i tabliczek legendy należy upewnić się, że wszystkie połączenia są dokręcone i zabezpieczone, a otwory wprowadzenia kabli wyposażone w odpowiednie dławnice. Obudowę należy montować w sposób uniemożliwiający gromadzenie się wilgoci wewnątrz.

FAQ

• Czy obudowa może być stosowana w warunkach zewnętrznych? Tak, dzięki stopniowi ochrony IP66 i klasie I, obudowa nadaje się do stosowania w warunkach zewnętrznych, pod warunkiem odpowiedniego montażu i zabezpieczenia przed bezpośrednim działaniem czynników atmosferycznych.
• Jakie przyciski można zamontować w tej obudowie? Obudowa jest dedykowana do przycisków O 22 mm z serii XB4 i XB5, w tym przycisków awaryjnych E-stop z tabliczkami legendy.
• Czy obudowa wymaga uziemienia? Tak, ze względu na klasę ochrony I, obudowa musi być prawidłowo uziemiona, aby zapewnić ochronę przeciwporażeniową.
