Obudowa metalowa | XAPD24 Schneider Electric

Opis i Kluczowe Cechy

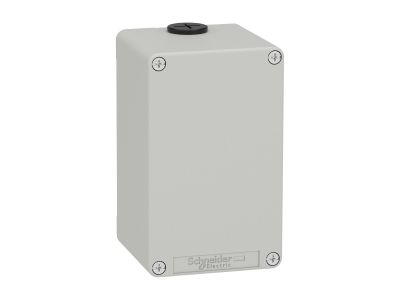

Obudowa metalowa XAPD24 w kolorze szarym RAL7035 to pusta kaseta sterownicza przeznaczona do montażu przycisków o średnicy 22 mm z serii XB4 i XB5. Dzięki braku fabrycznych otworów umożliwia elastyczne rozmieszczenie elementów sterujących oraz wykorzystanie jako skrzynka przyłączeniowa. Wykonana z odpornego stopu cynku, zapewnia trwałość i stabilność mechaniczną w trudnych warunkach przemysłowych.

• Pusta konstrukcja bez otworów: Swoboda montażu – dowolne rozmieszczenie przycisków, wskaźników lub innych elementów w zależności od potrzeb aplikacji.
• Wymiary 80x130x77 mm: Wystarczająca przestrzeń na okablowanie i dodatkowe komponenty wewnątrz obudowy.
• 4 otwory mocujące: Montaż w pozycji pionowej lub poziomej – elastyczność instalacji na ścianie, panelu lub konstrukcji maszynowej.
• Stopień ochrony IP65: Ochrona przed pyłem i strumieniami wody pod niskim ciśnieniem – idealne do zastosowań wewnątrz i na zewnątrz suchych pomieszczeń.
• Odporność mechaniczna IK07: Odporność na uderzenia mechaniczne o energii do 2J – trwałość w trudnych warunkach przemysłowych.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich i międzynarodowych: EN/IEC 60529 (stopnie ochrony IP), EN/IEC 60947-5-1 (aparatury sterowniczej), EN/IEC 61140 (ochrona przed porażeniem prądem) oraz EN/IEC 62262 (odporność na uderzenia IK). Posiada certyfikaty CE, UL, cULus i EAC.

Zastosowanie

Obudowa metalowa XAPD24 znajduje zastosowanie jako podstawowy element w instalacjach sterowniczych, szafach elektrycznych oraz maszynach przemysłowych.

• Montaż przycisków, wskaźników i sygnalizatorów z serii XB4/XB5 – elastyczne układy sterowania.
• Skrzynki przyłączeniowe dla małogabarytowych urządzeń – ochrona połączeń elektrycznych.
• Stosowanie w suchej i wilgotnej przestrzeni (IP65) – ochrona przed czynnikami zewnętrznymi.
• Instalacje na maszynach i urządzeniach przemysłowych – trwałość i odporność na wstrząsy.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć napięcie w obszarze instalacji. Obudowę mocować do stabilnej powierzchni przy użyciu 4 otworów montażowych (średnica otworów nie została podana – sprawdź w dokumentacji). W przypadku montażu w środowisku zewnętrznym lub wilgotnym, dodatkowo uszczelnić połączenia kabli za pomocą dławnic zgodnych z gwintem metrycznym M20. Unikać montażu w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych bez odpowiedniej ochrony.

FAQ

• Czy obudowa posiada fabryczne otwory montażowe dla przycisków? Nie, XAPD24 jest pustą obudową bez fabrycznych otworów – umożliwia dowolne rozmieszczenie elementów sterujących.
• Jaki gwint mają otwory montażowe? Obudowa wyposażona jest w standardowe otwory M20, kompatybilne z dławnicami kablowymi zgodnymi z normą IEC 62444.
• Czy obudowa nadaje się do montażu zewnętrznego? Tak, dzięki stopniowi ochrony IP65 może być stosowana w suchych i wilgotnych pomieszczeniach, a także na zewnątrz pod zadaszeniem.
