Obudowa metalowa XAPD1501 | XAPD1501 Schneider Electric

Opis i Kluczowe Cechy

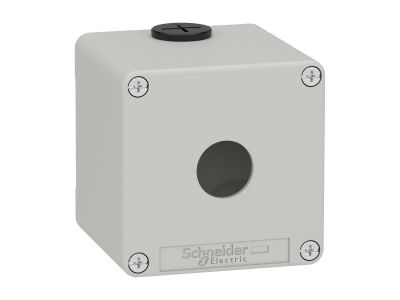

Obudowa metalowa XAPD1501 z serii Harmony XAP to profesjonalne rozwiązanie dedykowane do montażu aparatury sterowniczej i sygnalizacyjnej o średnicy 22 mm. Wykonana z wysokiej jakości stopu cynku, charakteryzuje się wyjątkową odpornością mechaniczną na poziomie IK07, co gwarantuje ochronę przed uderzeniami o energii do 2 dżuli. Estetyczne wykończenie w kolorze szarym (RAL 7035) sprawia, że kaseta doskonale komponuje się z nowoczesnym parkiem maszynowym.

• Konstrukcja jedrootworowa: Przystosowana do montażu jednego elementu z serii XB4 lub XB5, w tym przycisków bezpieczeństwa E-stop.
• Przestrzeń montażowa: Wymiary 80x80x77 mm zapewniają optymalną ilość miejsca na swobodne prowadzenie przewodów i montaż styków.
• Wpusty kablowe: Wyposażona w dwa otwory z gwintem metrycznym M20, w pełni zgodne z normą IEC 62444, co ułatwia dobór dławnic ISO.
• Trwałość materiałowa: Odlew ze stopu cynku zapewnia sztywność konstrukcji i długowieczność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdzają liczne certyfikaty. Obudowa spełnia wymagania normy EN/IEC 60529 w zakresie stopnia ochrony oraz EN/IEC 60947-5-1 dla aparatury sterowniczej. Bezpieczeństwo użytkowania gwarantuje klasa ochrony przed porażeniem elektrycznym I (zgodnie z EN/IEC 61140). Urządzenie posiada uznane na całym świecie certyfikaty CE, UL, cULus oraz EAC, co umożliwia jego stosowanie na rynkach globalnych.

Zastosowanie

Kaseta sterownicza XAPD1501 znajduje szerokie zastosowanie w systemach automatyki przemysłowej i sterowania maszynami. Jest idealnym wyborem do budowy lokalnych punktów sterowania, gdzie wymagana jest wysoka odporność na uszkodzenia mechaniczne. Dzięki możliwości montażu przycisków bezpieczeństwa z tabliczkami legend, doskonale sprawdza się jako obudowa dla wyłączników awaryjnych. Może być stosowana w przemyśle ciężkim, liniach produkcyjnych oraz w aplikacjach OEM, gdzie liczy się niezawodność i estetyka interfejsu operatora.

Wskazówki Montażowe

Montaż obudowy XAPD1501 jest intuicyjny i elastyczny. Dzięki czterem otworom mocującym, kasetę można zainstalować zarówno w pozycji pionowej, jak i poziomej, dostosowując ją do ergonomii stanowiska pracy. Podczas instalacji należy zwrócić uwagę na:

• Dobór dławnic: Należy stosować dławnice o gwincie M20, aby zachować deklarowaną szczelność obudowy.
• Uziemienie: Ze względu na I klasę ochronności, konieczne jest prawidłowe podłączenie przewodu ochronnego do metalowej obudowy.
• Akcesoria: Obudowa pozwala na montaż dwóch rozmiarów uchwytów na tabliczki z opisami, co ułatwia identyfikację funkcji przycisku.

FAQ

• Czy obudowa jest dostarczana z przyciskami? Nie, XAPD1501 to pusta obudowa. Należy osobno dokupić elementy sterownicze z serii Harmony XB4 (metalowe) lub XB5 (plastikowe).
• Jaki jest stopień odporności na uderzenia? Obudowa posiada certyfikat IK07, co oznacza wysoką odporność na wstrząsy i uderzenia mechaniczne.
• Czy mogę w niej zamontować przycisk bezpieczeństwa? Tak, konstrukcja otworu 22 mm oraz wymiary wewnętrzne pozwalają na montaż przycisków E-stop wraz z odpowiednimi tabliczkami podkładowymi.
