Obudowa metalowa n/t 800x800x300, stal nierdzewna 304L IP66 z płytą montażową ASR0808030 | ASR0808030 Hoffman (Eldon)

Opis i Kluczowe Cechy

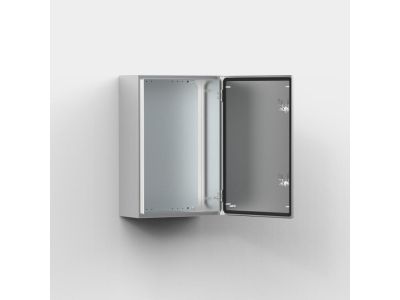

Obudowa metalowa nVent HOFFMAN (Eldon) z serii ASR o wymiarach 800x800x300 mm to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości stali nierdzewnej AISI 304L o grubości 1,5 mm (korpus) oraz 2 mm (drzwi), zapewnia wyjątkową odporność na korozję oraz uszkodzenia mechaniczne. Dzięki precyzyjnemu gięciu i spawaniu konstrukcji, szafa osiąga stopień ochrony IP 66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody. Wysoka odporność mechaniczna na poziomie IK 10 sprawia, że komponenty wewnętrzne są bezpieczne nawet w przypadku uderzeń o energii do 20 dżuli.

• Materiał: Stal nierdzewna AISI 304L fabrycznie ziarnowana (ziarno 400), idealna do sterylnych warunków.
• Drzwi: Wyposażone w ukryte zawiasy ze stali nierdzewnej AISI 304, umożliwiające otwarcie pod kątem 130° oraz zmianę kierunku otwierania (lewo/prawo).
• Szczelność: Wtryskiwana uszczelka poliuretanowa zapewnia długotrwałą elastyczność i barierę przed wilgocią.
• System zamykania: Dwa zamki dwupiórowe 3 mm wykonane ze stopu Zamak z mechanizmem tłumiącym drgania, co zapobiega przypadkowemu rozszczelnieniu.
• Płyta montażowa: Wykonana z galwanizowanej stali o grubości 2 mm, posiada laserowe znakowanie co 10 mm, ułatwiające precyzyjne rozmieszczenie aparatury.

Zgodność z Normami

Produkt spełnia rygorystyczne normy międzynarodowe, co potwierdza jego przydatność w profesjonalnych instalacjach elektro-technicznych. Obudowa jest zgodna z klasyfikacją IP 66 według normy IEC 60529, co gwarantuje najwyższy poziom szczelności. Dodatkowo posiada certyfikację TYPE 4X oraz TYPE 12, co jest kluczowe przy projektach wymagających odporności na korozję chemiczną i środowiskową. Wytrzymałość mechaniczna IK 10 jest zgodna z normą EN 62262. Zastosowanie stali nierdzewnej 304L pozwala na bezpieczne użytkowanie w strefach objętych systemami HACCP.

Zastosowanie

Dzięki swojej konstrukcji i użytym materiałom, obudowa ASR0808030 znajduje szerokie zastosowanie w sektorach, gdzie higiena i odporność na agresywne czynniki zewnętrzne są priorytetem. Jest to idealny wybór dla przemysłu spożywczego i przetwórstwa napojów, gdzie regularnie stosuje się mycie ciśnieniowe i środki chemiczne. Doskonale sprawdza się również w przemyśle farmaceutycznym, chemicznym oraz w infrastrukturze morskiej i portowej. Brak fabrycznych otworów w płycie dławikowej pozwala inżynierom na indywidualne zaprojektowanie podejść kablowych, zachowując maksymalną szczelność obudowy.

Wskazówki Montażowe

Montaż obudowy ułatwiają laserowo naniesione punkty na tylnej ścianie, wskazujące precyzyjne miejsca wiercenia pod wsporniki ścienne AWS. Płyta montażowa mocowana jest na spawanych kołkach M8, a jej krawędzie boczne powyżej 800 mm są wzmocnione zawinięciem, co zwiększa sztywność przy dużym obciążeniu aparaturą. Wewnątrz drzwi znajdują się spawane kołki M6, dedykowane do montażu profili MMDP, co pozwala na optymalne wykorzystanie przestrzeni. W przypadku montażu zewnętrznego, inżynierowie zalecają doposażenie szafy w daszek przeciwdeszczowy oraz systemy zarządzania temperaturą (grzałki lub przepusty wentylacyjne), aby uniknąć kondensacji pary wodnej przy gwałtownych zmianach temperatury.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Tak, każda obudowa dostarczana jest z ocynkowaną płytą montażową o grubości 2 mm.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja zawiasów i korpusu pozwala na montaż drzwi zarówno z lewej, jak i z prawej strony.
• Jaki klucz jest dołączony do zestawu? W zestawie znajduje się klucz dwupiórowy 3 mm z tworzywa sztucznego.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stal nierdzewna 304L i stopień IP66 na to pozwalają, jednak przy bezpośrednim narażeniu na opady zaleca się stosowanie daszka ochronnego.
