Obudowa metalowa n/t 1400x1000x300 IP55 z płytą montażową 2 drzwi RAL7035 MAD1401030R5 | MAD1401030R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

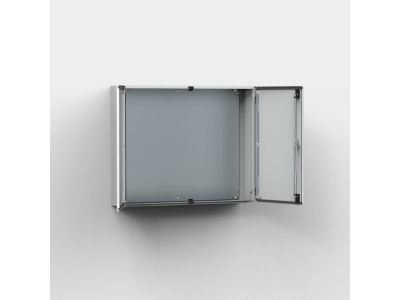

Obudowa metalowa natynkowa MAD1401030R5 marki Hoffman (Eldon) to zaawansowane rozwiązanie konstrukcyjne o wymiarach 1400 mm wysokości, 1000 mm szerokości oraz 300 mm głębokości. Wykonana z wysokiej jakości stali miękkiej, charakteryzuje się wyjątkową sztywnością dzięki korpusowi o grubości 1,5 mm, który jest składany i zgrzewany liniowo. Zastosowanie podwójnych drzwi o grubości 2 mm jest kluczowe w instalacjach o ograniczonej przestrzeni serwisowej – mniejszy promień otwarcia skrzydeł pozwala na swobodny dostęp do aparatury nawet w wąskich korytarzach lub przejściach technologicznych.

• Wysoka odporność mechaniczna: Stopień ochrony IK 10 gwarantuje wytrzymałość na uderzenia o energii do 20 dżuli.
• Szczelność IP 55: Tłoczona, jednoczęściowa uszczelka poliuretanowa zapewnia skuteczną barierę przed pyłem i strumieniami wody.
• System ryglowania: Trzypunktowy system zasuwy z zamkiem dwupiórowym 3 mm zapewnia równomierny docisk drzwi na całej ich wysokości.
• Płyta montażowa: Wykonana ze stali galwanizowanej o grubości 2,5 mm, posiada naniesioną siatkę co 10 mm, co znacząco ułatwia precyzyjne rozmieszczenie komponentów.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikacją. Obudowa posiada stopień ochrony IP 55 zgodnie z normą IEC 60529 oraz klasyfikację NEMA Type 12. Wytrzymałość mechaniczna została sklasyfikowana jako IK 10 według normy IEC 62262. Dzięki zastosowaniu stali galwanizowanej na płycie montażowej oraz powłoki proszkowej RAL 7035, produkt wykazuje wysoką odporność na czynniki środowiskowe wewnątrz pomieszczeń.

Zastosowanie

Model MAD1401030R5 jest dedykowany do budowy rozdzielnic elektrycznych, systemów sterowania automatyki oraz szaf teleinformatycznych w wymagających środowiskach przemysłowych. Dzięki dużej nośności podwójnych drzwi oraz wzmocnionym krawędziom płyty montażowej, obudowa idealnie nadaje się do montażu ciężkiej aparatury modułowej, falowników oraz sterowników PLC. Jest to optymalny wybór dla zakładów produkcyjnych, hal magazynowych oraz obiektów infrastrukturalnych, gdzie liczy się niezawodność i optymalizacja miejsca.

Wskazówki Montażowe

Montaż naścienny ułatwiają cztery fabryczne otwory o średnicy 8,5 mm. Specjalne przetłocznia o grubości 2 mm zapewniają niezbędny dystans od ściany, co umożliwia naturalny obieg powietrza i zapobiega kondensacji wilgoci na tylnej ściance. Drzwi osadzone są na krytych zawiasach sworzniowych, które umożliwiają otwarcie w zakresie 130°. Wewnątrz drzwi znajdują się profile MMDP z kołkami M6, pozwalające na montaż korytek grzebieniowych lub dodatkowego osprzętu. Płyta montażowa mocowana jest na solidne kołki M8 zgrzewane na wcisk, co gwarantuje stabilność nawet przy pełnym obciążeniu aparatami.

FAQ

• Czy obudowę można stosować na zewnątrz? Tak, jednak przy instalacjach zewnętrznych producent zaleca zastosowanie dodatkowej osłony przeciwdeszczowej ARF oraz specjalistycznej powłoki poliestrowej z podkładem antykorozyjnym.
• Czy w zestawie znajduje się klucz? Tak, dostawa obejmuje metalowy klucz dwupiórowy 3 mm oraz komplet akcesoriów montażowych i elementów uziemiających.
• Czy można regulować głębokość płyty montażowej? Tak, jest to możliwe przy zastosowaniu opcjonalnego akcesorium AMG, które pozwala na płynne dostosowanie pozycji płyty wewnątrz obudowy.
