Obudowa metalowa n/t 1200x800x300, stal nierdzewna 304L IP66 z płytą montażową ASR1208030 | ASR1208030 Hoffman (Eldon)

Opis i Kluczowe Cechy

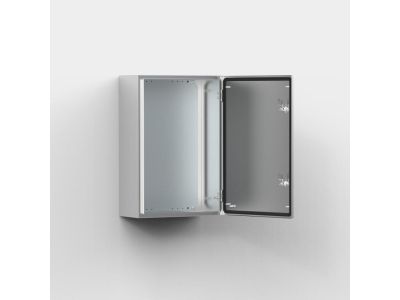

Obudowa ścienna Hoffman (Eldon) z serii ASR o wymiarach 1200x800x300 mm to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości stali nierdzewnej AISI 304L o grubości 1,5 mm (korpus) oraz 2 mm (drzwi), zapewnia wyjątkową odporność na korozję oraz uszkodzenia mechaniczne. Dzięki precyzyjnemu gięciu i spawaniu konstrukcji, obudowa osiąga stopień ochrony IP 66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody. Wykończenie powierzchni ziarnowaniem o gradacji 400 nadaje jej estetyczny, profesjonalny wygląd, ułatwiając jednocześnie utrzymanie czystości.

• Materiał: Stal nierdzewna AISI 304L, odporna na działanie czynników atmosferycznych i chemicznych.
• Płyta montażowa: Wykonana z galwanizowanej stali o grubości 2 mm, wyposażona w pionowe znakowanie co 10 mm, co znacząco ułatwia precyzyjne rozmieszczenie aparatury elektrycznej.
• System zamykania: Trzypunktowy system zasuwy z metalowym kluczem dwupiórowym 3 mm, zapewniający równomierny docisk drzwi na całej wysokości 1200 mm.
• Szczelność: Wtryskiwana uszczelka poliuretanowa gwarantuje długotrwałą izolację od czynników zewnętrznych.
• Elastyczność montażu: Ukryte zawiasy ze stali nierdzewnej pozwalają na otwarcie drzwi pod kątem 130° oraz dają możliwość zmiany kierunku otwierania (lewo/prawo).

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co jest kluczowe w projektach inżynieryjnych. Obudowa posiada stopień ochrony IP 66 zgodnie z normą IEC 60529, co potwierdza jej przydatność w miejscach narażonych na zalanie. Odporność mechaniczna na poziomie IK 10 gwarantuje ochronę przed uderzeniami o energii do 20 dżuli. Ponadto, obudowa jest zgodna z klasyfikacją TYPE 4X oraz 12, co czyni ją idealnym wyborem na rynki globalne, wymagające certyfikacji NEMA.

Zastosowanie

Dzięki zastosowaniu stali nierdzewnej 304L, obudowa ASR1208030 znajduje szerokie zastosowanie w branżach o wysokich rygorach higienicznych i korozyjnych. Jest to optymalny wybór dla przemysłu spożywczego i produkcji napojów, gdzie wymagane jest częste mycie urządzeń środkami chemicznymi. Doskonale sprawdza się również w przemyśle farmaceutycznym, chemicznym oraz w oczyszczalniach ścieków i infrastrukturze portowej. Duża przestrzeń montażowa o głębokości 300 mm pozwala na zabudowę zaawansowanych systemów automatyki, falowników oraz rozdzielnic sterowniczych.

Wskazówki Montażowe

Instalacja obudowy została uproszczona dzięki laserowemu znakowaniu tylnych narożników, które precyzyjnie wskazują punkty wiercenia pod wsporniki ścienne AWS. Płyta montażowa mocowana jest na spawanych kołkach M8, a jej krawędzie boczne powyżej 800 mm są wzmocnione zawinięciem, co zwiększa sztywność przy dużym obciążeniu aparaturą. Wewnątrz drzwi znajdują się spawane kołki M6, dedykowane do montażu profili MMDP, co pozwala na prowadzenie okablowania bezpośrednio na drzwiach. W przypadku montażu zewnętrznego, inżynierowie zalecają doposażenie szafy w daszek przeciwdeszczowy oraz systemy zarządzania temperaturą (grzałki lub przepusty wentylacyjne), aby uniknąć kondensacji pary wodnej przy gwałtownych zmianach temperatur.

FAQ

• Czy obudowa posiada otwory pod dławnice? Nie, standardowo obudowa dostarczana jest bez otworów w płycie dławikowej, aby zapewnić maksymalną szczelność i umożliwić instalatorowi indywidualne podejście do prowadzenia tras kablowych.
• Czy można regulować głębokość płyty montażowej? Tak, przy zastosowaniu opcjonalnego elementu AMG, położenie płyty montażowej może być płynnie regulowane na dowolną głębokość obudowy.
• Jaki klucz jest dołączony do zestawu? Ze względu na wysokość obudowy wynoszącą 1200 mm, w zestawie znajduje się profesjonalny klucz metalowy z dwoma bitami z tworzywa.
