Obudowa metalowa n/t 1200x1200x300 IP55 z płytą montażową 2 drzwi RAL7035 MAD1201230R5 | MAD1201230R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

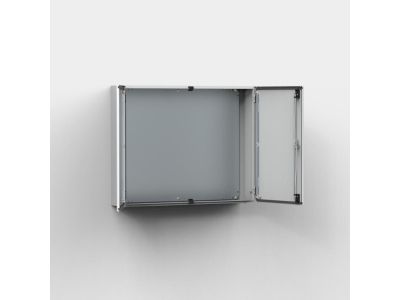

Obudowa metalowa naścienna serii MAD o wymiarach 1200x1200x300 mm to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Hoffman (Eldon). Konstrukcja została wykonana z wysokiej jakości stali miękkiej, gdzie korpus o grubości 1,5 mm jest precyzyjnie składany i zgrzewany liniowo, co zapewnia wyjątkową sztywność mechaniczną. Kluczowym wyróżnikiem modelu MAD1201230R5 jest zastosowanie systemu dwudrzwiowego. Takie rozwiązanie drastycznie redukuje promień otwarcia skrzydeł, co jest nieocenione w wąskich ciągach komunikacyjnych i ograniczonych przestrzeniach montażowych, jednocześnie zwiększając nośność samych drzwi.

• Wytrzymałość materiałowa: Drzwi o grubości 2 mm oraz płyta montażowa wykonana ze stali galwanizowanej o grubości 2,5 mm zapewniają stabilność nawet przy dużym obciążeniu aparaturą.
• Szczelność i ochrona: Stopień ochrony IP 55 gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody, co chroni wrażliwe komponenty elektroniczne.
• System zamykania: Trzypunktowy system zasuwy z niestandardowym zamkiem dwupiórowym 3 mm zapewnia równomierny docisk uszczelki poliuretanowej na całym obwodzie.
• Estetyka i trwałość: Wykończenie strukturową powłoką proszkową w kolorze RAL 7035 zapewnia wysoką odporność na zarysowania i estetyczny wygląd w środowisku przemysłowym.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikacją. Obudowa posiada stopień ochrony IP 55 zgodnie z normą IEC 60529, co czyni ją odporną na wnikanie pyłu i wody. Dodatkowo, wysoka odporność mechaniczna na poziomie IK 10 świadczy o ochronie przed uderzeniami o energii do 20 dżuli. Zgodność z klasyfikacją TYPE 12 potwierdza przydatność obudowy w wymagających warunkach wewnętrznych, chroniąc przed kapiącą wodą i zanieczyszczeniami niekorozyjnymi.

Zastosowanie

Obudowa MAD1201230R5 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroenergetyki. Dzięki dużej powierzchni montażowej (1200x1200mm) idealnie nadaje się do budowy rozdzielnic sterowniczych, systemów dystrybucji mocy oraz szaf krosowych. Jest to optymalny wybór dla zakładów produkcyjnych, gdzie przestrzeń przed szafą jest ograniczona, a wymagana jest wysoka gęstość upakowania aparatury modułowej i sterowników PLC. W przypadku montażu zewnętrznego zaleca się doposażenie obudowy w dedykowaną osłonę przeciwdeszczową ARF oraz zastosowanie powłoki poliestrowej odpornej na promieniowanie UV.

Wskazówki Montażowe

Montaż obudowy ułatwiają cztery fabryczne otwory o średnicy 8,5 mm przeznaczone do bezpośredniego mocowania naściennego. Specjalne przetłocznia o grubości 2 mm dystansują tył obudowy od ściany, co wymusza naturalny obieg powietrza i zapobiega gromadzeniu się wilgoci. Płyta montażowa posiada naniesioną podziałkę co 10 mm, co znacząco przyspiesza trasowanie i precyzyjne pozycjonowanie szyn DIN oraz korytek grzebieniowych. Drzwi osadzone na krytych zawiasach umożliwiają otwarcie w zakresie 130°, a wbudowane kołki M6 pozwalają na montaż dodatkowych profili MMDP bez konieczności wiercenia otworów osłabiających konstrukcję.

FAQ

• Czy płyta montażowa jest w zestawie? Tak, obudowa jest dostarczana wraz z pełną płytą montażową ze stali galwanizowanej o grubości 2,5 mm.
• Czy można zmienić głębokość osadzenia płyty montażowej? Tak, przy zastosowaniu opcjonalnego akcesorium AMG możliwa jest płynna regulacja głębokości płyty.
• Jakie klucze są potrzebne do otwarcia szafy? W zestawie znajduje się standardowy metalowy klucz dwupiórowy 3 mm.
• Czy obudowa posiada uziemienie? Tak, zestaw zawiera niezbędne elementy uziemienia zapewniające ciągłość ochronną między korpusem a drzwiami.
