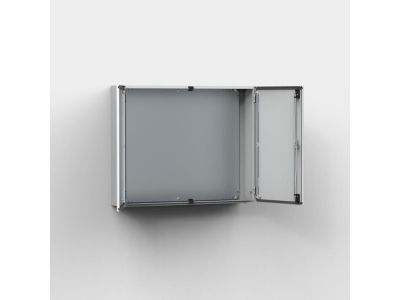

Obudowa metalowa n/t 1200x1000x300 IP55 z płytą montażową 2 drzwi RAL7035 MAD1201030R5 | MAD1201030R5 Eldon

Opis i Kluczowe Cechy

Obudowa metalowa natynkowa z serii MAD o wymiarach 1200 mm wysokości, 1000 mm szerokości oraz 300 mm głębokości to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Hoffman (Eldon). Konstrukcja została wykonana z wysokiej jakości stali miękkiej o grubości 1,5 mm dla korpusu oraz 2 mm dla drzwi, co zapewnia wyjątkową sztywność i odporność mechaniczną sklasyfikowaną na poziomie IK 10. Zastosowanie podwójnych drzwi jest kluczowym atutem w miejscach o ograniczonej przestrzeni komunikacyjnej, ponieważ promień otwarcia każdego skrzydła jest znacznie mniejszy niż w przypadku drzwi pojedynczych, co ułatwia serwisowanie i dostęp do aparatury.

• Wysoki stopień ochrony: Klasa szczelności IP 55 gwarantuje skuteczną barierę przed pyłem oraz strumieniami wody, chroniąc wrażliwe komponenty elektroniczne.
• Solidna płyta montażowa: Wykonana ze stali galwanizowanej o grubości 2,5 mm, posiada naniesioną podziałkę co 10 mm, co znacząco przyspiesza precyzyjne rozmieszczenie aparatury modułowej.
• System ryglowania: Trzypunktowy system zasuwy z zamkiem dwupiórowym 3 mm zapewnia równomierny docisk uszczelki poliuretanowej na całym obwodzie drzwi.
• Zarządzanie okablowaniem: Płyta przepustu kablowego umieszczona z tyłu obudowy oraz otwory w płycie montażowej ułatwiają estetyczne i bezpieczne prowadzenie przewodów.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają certyfikaty i stopnie ochrony. Obudowa posiada stopień ochrony IP 55 zgodnie z normą IEC 60529, co czyni ją odporną na wnikanie pyłu i wody. Wytrzymałość mechaniczna IK 10 świadczy o odporności na uderzenia o energii do 20 dżuli. Dodatkowo, obudowa jest zgodna z klasyfikacją TYPE 12, co jest istotne przy projektach wymagających standardów północnoamerykańskich. Całość została wykończona strukturową powłoką proszkową w kolorze RAL 7035, zapewniającą wysoką odporność na korozję w środowiskach przemysłowych.

Zastosowanie

Dzięki swojej kubaturze i wytrzymałości, model MAD1201030R5 znajduje szerokie zastosowanie w przemyśle ciężkim, energetyce oraz automatyce budynkowej. Jest idealnym wyborem do budowy rozdzielnic elektrycznych, systemów sterowania procesami technologicznymi oraz jako węzeł dystrybucji energii w halach produkcyjnych. Podwójne drzwi sprawiają, że obudowa doskonale sprawdza się w wąskich korytarzach technicznych i niszach, gdzie liczy się każdy centymetr wolnej przestrzeni przed frontem szafy.

Wskazówki Montażowe

Montaż obudowy na ścianie ułatwiają cztery fabryczne otwory o średnicy 8,5 mm. Specjalne przetłocznia o grubości 2 mm zapewniają niezbędny dystans od ściany, co umożliwia naturalny obieg powietrza i zapobiega gromadzeniu się wilgoci na tylnej ściance. Podczas instalacji aparatury należy wykorzystać zgrzewane kołki M8 do stabilnego osadzenia płyty montażowej. W przypadku konieczności zmiany głębokości montażu, zaleca się użycie akcesoriów typu AMG. Dla instalacji zewnętrznych niezbędne jest doposażenie obudowy w daszek przeciwdeszczowy ARF oraz zastosowanie dodatkowej powłoki malarskiej odpornej na promieniowanie UV.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, jednak producent zaleca zastosowanie osłony przeciwdeszczowej ARF oraz specjalnego podkładu antykorozyjnego dla zapewnienia długowieczności w trudnych warunkach atmosferycznych.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowe zawiasy kryte ze sworzniem pozwalają na otwarcie skrzydeł drzwiowych w zakresie do 130 stopni.
• Czy w zestawie znajduje się klucz? Tak, dostawa obejmuje metalowy klucz dwupiórowy 3 mm oraz kompletny zestaw akcesoriów montażowych wraz z elementami uziemienia.
