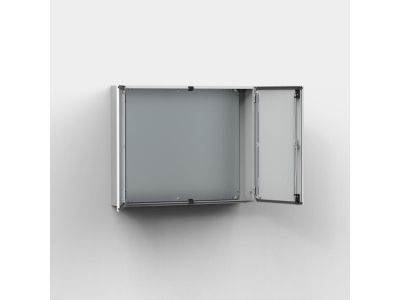

Obudowa metalowa n/t 1000x1000x300 IP55 z płytą montażową 2 drzwi RAL7035 MAD1001030R5 | MAD1001030R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

Obudowa metalowa natynkowa z serii MAD o wymiarach 1000x1000x300 mm to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Hoffman (Eldon). Konstrukcja została wykonana z wysokiej jakości stali miękkiej o grubości 1,5 mm dla korpusu oraz 2 mm dla drzwi, co gwarantuje wyjątkową sztywność i odporność mechaniczną sklasyfikowaną na poziomie IK 10. Zastosowanie podwójnych drzwi jest kluczowym atutem w ograniczonych przestrzeniach komunikacyjnych – mniejszy promień otwarcia skrzydeł pozwala na swobodny dostęp do aparatury bez blokowania przejść. Dodatkowo, podział drzwi znacząco zwiększa ich nośność, co jest istotne przy montażu ciężkich elementów sterowniczych na profilach MMDP.

• Wysoki stopień ochrony: Klasa szczelności IP 55 oraz TYPE 12 zapewniają pełną ochronę przed pyłem i strumieniami wody, co jest kluczowe dla bezpieczeństwa wrażliwych komponentów elektronicznych.
• Solidna płyta montażowa: Wykonana ze stali galwanizowanej o grubości 2,5 mm, posiada naniesioną siatkę co 10 mm, co drastycznie skraca czas trasowania i montażu aparatury.
• System zamykania: Trzypunktowy system zasuwy z wkładką dwupiórową 3 mm zapewnia równomierny docisk uszczelki poliuretanowej na całym obwodzie drzwi.
• Zarządzanie okablowaniem: Duża płyta przepustu kablowego umieszczona z tyłu obudowy ułatwia wprowadzanie wiązek przewodów bezpośrednio na płytę montażową.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikacją. Obudowa posiada stopień ochrony IP 55 zgodnie z normą IEC 60529, co oznacza ochronę przed pyłem w ilościach niezakłócających pracy urządzenia oraz przed strugami wody z dowolnego kierunku. Odporność mechaniczna IK 10 potwierdza wytrzymałość na uderzenia o energii do 20 dżuli. Zgodność z TYPE 12 według standardów NEMA/UL dodatkowo poświadcza przydatność obudowy w trudnych warunkach przemysłowych, chroniąc przed wyciekami oleju i chłodziw.

Zastosowanie

Obudowa MAD1001030R5 została zaprojektowana z myślą o wymagających aplikacjach przemysłowych i elektroenergetycznych. Dzięki swojej kubaturze i wysokiej nośności idealnie sprawdza się jako:

• Główna rozdzielnica sterownicza w systemach automatyki przemysłowej.
• Obudowa dla falowników i układów łagodnego rozruchu (softstartów) o dużej mocy.
• Węzeł dystrybucji energii w halach produkcyjnych i magazynowych.
• Systemy sterowania HVAC w budynkach wielkokubaturowych, gdzie przestrzeń przed szafą jest ograniczona.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej przy użyciu czterech otworów montażowych o średnicy 8,5 mm. Specjalne przetłocznia o grubości 2 mm wokół otworów zapewniają niezbędny dystans od ściany, co umożliwia naturalną cyrkulację powietrza i zapobiega korozji stykowej. Podczas instalacji aparatury na płycie montażowej zaleca się wykorzystanie zintegrowanej podziałki 10 mm. W przypadku montażu zewnętrznego, dla zapewnienia długowieczności powłoki RAL 7035, konieczne jest zastosowanie daszka przeciwdeszczowego ARF oraz dodatkowego zabezpieczenia antykorozyjnego. Wszystkie elementy uziemiające dołączone do zestawu muszą zostać poprawnie połączone z główną szyną wyrównawczą.

FAQ

• Czy płyta montażowa jest w zestawie? Tak, model MAD1001030R5 jest dostarczany wraz z ocynkowaną płytą montażową o grubości 2,5 mm.
• Czy można zmienić głębokość osadzenia płyty montażowej? Tak, jest to możliwe przy zastosowaniu opcjonalnego akcesorium AMG, które pozwala na płynną regulację głębokości.
• Jaki jest maksymalny kąt otwarcia drzwi? Standardowe zawiasy ukryte pozwalają na otwarcie skrzydeł drzwiowych pod kątem 130°, co zapewnia wygodny dostęp serwisowy.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, jednak producent zaleca doposażenie jej w osłonę przeciwdeszczową oraz zastosowanie farby poliestrowej z podkładem antykorozyjnym dla pełnej ochrony przed czynnikami atmosferycznymi.
