Obudowa metalowa Atlantic IP66 800x600x300mm, drzwi odwracalne pełne | 036937 Legrand

Opis i Kluczowe Cechy

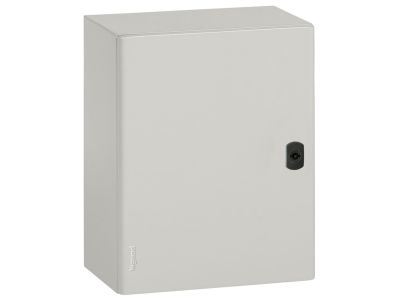

Obudowa metalowa Atlantic (symbol 036937) to uniwersalna szafa sterownicza o wymiarach 800 x 600 x 300 mm, zaprojektowana do pracy w najtrudniejszych warunkach przemysłowych i zewnętrznych. Dzięki stopniowi ochrony IP66 oraz odporności mechanicznej IK10 zapewnia hermetyczne zabezpieczenie instalacji przed pyłem, wodą (strumienie ciśnieniowe) i uderzeniami. Drzwi odwracalne pełne ułatwiają adaptację do istniejącej aranżacji – montaż z prawej lub lewej strony. Obudowa dostarczana jest z płytą montażową pełną oraz płytą przepustów kablowych, co skraca czas instalacji.

• Stopień ochrony IP66: całkowita ochrona przed pyłem i wodoszczelność (strumienie pod ciśnieniem) – idealna do mycia wodą oraz pracy w zapylonym otoczeniu.
• Odporność na uderzenia IK10: wytrzymałość 20 J – zabezpiecza aparaturę przed przypadkowymi uderzeniami i wandalizmem.
• Drzwi odwracalne pełne: możliwość zmiany strony otwierania bez dodatkowych elementów – elastyczność montażu w wąskich przestrzeniach.
• Wyposażenie standardowe: płyta montażowa pełna oraz płyta przepustów kablowych – gotowa do szybkiego montażu aparatury i wyprowadzenia przewodów.
• Zamki double bar: dwa zamki (od wymiarów ≥ 600 × 400 × 150 mm) – bezpieczne ryglowanie i odporność na manipulację.
• Pokrycie poliestrowe 80 µm: wysoka odporność na korozję i warunki atmosferyczne – długa żywotność w środowisku zewnętrznym.

Zgodność z Normami

Obudowa spełnia wymagania norm IEC/EN 60529 (stopień ochrony IP66) oraz IEC/EN 62262 (odporność na uderzenia IK10). Posiada certyfikat CE. Gwarantuje bezpieczeństwo użytkowania zgodne z europejskim standardem.

Zastosowanie

Obudowa metalowa Atlantic 036937 sprawdza się wszędzie tam, gdzie wymagana jest wysoka szczelność i wytrzymałość mechaniczna. Przeznaczona do montażu wewnątrz i na zewnątrz pomieszczeń.

• Instalacje przemysłowe i warsztatowe – ochrona styczników, sterowników PLC, zasilaczy w strefach wilgotnych i zapylonych.
• Automatyka budynkowa – rozdzielnice sterowania oświetleniem, HVAC, bramami w pomieszczeniach technicznych i na zewnątrz.
• Infrastruktura kolejowa, portowa, wodociągowa – obiekty narażone na trudne warunki atmosferyczne, uderzenia i wandalizm.
• Zastosowania w przemyśle spożywczym i chemicznym – dzięki IP66 możliwość mycia ciśnieniowego obudowy bez ryzyka zalania wnętrza.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze pracy. Obudowę należy mocować do stabilnej powierzchni (ściana, konstrukcja stalowa) za pomocą uchwytów / wsporników (nie wchodzą w skład zestawu). Przed przystąpieniem do prac wewnątrz uziemić obudowę zgodnie z obowiązującymi przepisami. Przekroje przewodów i dławiki należy dobrać do prądów obciążenia oraz przepisów ppoż. Po zakończeniu montażu sprawdzić szczelność uszczelek i poprawność zamknięcia zamków double bar.

FAQ

• Jaki stopień ochrony ma obudowa Atlantic 036937? Obudowa posiada stopień ochrony IP66 (pyłoszczelna, chroniona przed strumieniami wody pod ciśnieniem) oraz odporność na uderzenia IK10 (20 J).
• Czy drzwi można odwrócić – zamienić otwieranie z prawej na lewą stronę? Tak, drzwi są odwracalne pełne. Można je przezbroić w prosty sposób bez wymiany zawiasów, co ułatwia dopasowanie do konkretnej lokalizacji.
• Jakie zamki są stosowane w obudowach Atlantic? Obudowy o wymiarach ≥ 600 × 400 × 150 mm (w tym model 800x600x300) wyposażone są w dwa zamki typu double bar, zapewniające solidne ryglowanie i odporność na wyważenie.
