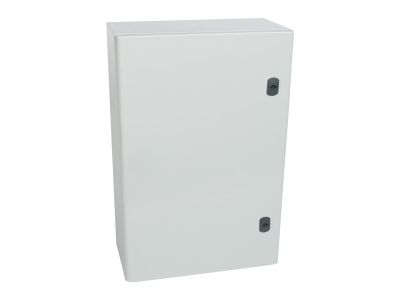

Obudowa metalowa Atlantic IP66 600x400x200mm, drzwi odwracalne pełne | 036919 Legrand

Opis i Kluczowe Cechy

Obudowa metalowa Atlantic o symbolu 036919 to uniwersalna szafka rozdzielnicza o wymiarach 600x400x200 mm, wyposażona w drzwi odwracalne pełne. Dzięki stopniowi ochrony IP66 oraz odporności mechanicznej IK10 sprawdza się w trudnych warunkach przemysłowych i zewnętrznych. W zestawie znajduje się płyta montażowa pełna oraz płyta przepustów kablowych, co ułatwia instalację i prowadzenie okablowania.

• Stopień ochrony IP66: pełna ochrona przed pyłem i silnym strumieniem wody – umożliwia montaż na zewnątrz oraz w agresywnym środowisku przemysłowym.
• Odporność mechaniczna IK10: wytrzymałość na uderzenia o energii 20 J – zabezpiecza wnętrze przed uszkodzeniami mechanicznymi.
• Drzwi odwracalne pełne: możliwość zmiany strony otwierania w zależności od potrzeb instalacji, bez konieczności dodatkowych przeróbek.
• Dwa zamki typu double bar: bezpieczne i pewne zamykanie obudowy (dotyczy modeli o wymiarach od 600x400x150 mm).
• Powłoka poliestrowa o grubości 80 µm: wysoka odporność korozyjna i trwały, estetyczny wygląd w długim okresie eksploatacji.
• W zestawie płyta montażowa pełna i płyta przepustów kablowych: gotowość do szybkiego montażu aparatury oraz uporządkowanego prowadzenia kabli.

Zgodność z Normami

Obudowa spełnia wymagania norm IEC/EN 60529 dla stopnia ochrony IP66 oraz IEC/EN 62262 dla odporności mechanicznej IK10. Posiada certyfikację CE potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Obudowa Atlantic IP66 znajduje zastosowanie w instalacjach przemysłowych, energetycznych i infrastrukturalnych, gdzie wymagana jest wysoka szczelność i wytrzymałość. Dzięki uniwersalnej konstrukcji i opcjom rozbudowy nadaje się do szerokiego zakresu aplikacji sterowniczych i rozdzielczych.

• Jako rozdzielnica główna lub podrozdzielnica w zakładach produkcyjnych, magazynach i halach przemysłowych.
• Do montażu w systemach automatyki budynkowej, sterowniach i stacjach elektroenergetycznych.
• W instalacjach zewnętrznych – na obiektach mostowych, w oczyszczalniach, przepompowniach i innych lokalizacjach narażonych na działanie wody i pyłu.
• Jako obudowa dla aparatury modułowej, sterowników PLC, zasilaczy oraz innych urządzeń sterujących – z możliwością wyposażenia w szyny TH35, profile montażowe lub zestaw do montażu aparatury modułowej.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz szafki powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Obudowę należy mocować do podłoża za pomocą odpowiednich uchwytów (nie wchodzą w skład zestawu), zapewniając stabilne i równe posadowienie. Przekroje przewodów i dobór zabezpieczeń muszą być zgodne z obowiązującymi normami i dokumentacją techniczną. Płytę montażową i przepusty kablowe należy montować zgodnie z instrukcją producenta, a po zakończeniu instalacji sprawdzić szczelność zamknięcia drzwi.

FAQ

• Jaki stopień ochrony ma obudowa Atlantic 036919? Obudowa posiada stopień ochrony IP66 zgodnie z normą IEC/EN 60529 – oznacza to pełną ochronę przed pyłem oraz ochronę przed silnym strumieniem wody, co umożliwia montaż na zewnątrz.
• Czy obudowa jest odporna na uderzenia mechaniczne? Tak, obudowa ma klasę odporności IK10 zgodnie z normą IEC/EN 62262, wytrzymując uderzenia o energii 20 J.
• Czy drzwi można odwrócić? Tak, drzwi są konstrukcją odwracalną – pełną, umożliwiają zmianę strony otwierania w zależności od potrzeb konkretnej instalacji.
