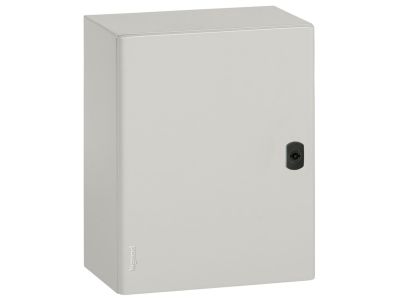

Obudowa metalowa Atlantic IP66 1000x800x300mm, drzwi odwracalne pełne | 036939 Legrand

Opis i Kluczowe Cechy

Obudowa metalowa Atlantic o symbolu 036939 to uniwersalna szafa sterownicza w wymiarach 1000 x 800 x 300 mm (wys. x szer. x gł.), wyposażona w pełne drzwi odwracalne. Dzięki stopniowi ochrony IP66 oraz klasie odporności na uderzenia IK10 zapewnia skuteczną ochronę instalacji elektrycznej przed pyłem, wodą i uszkodzeniami mechanicznymi. Obudowa dostarczana jest z pełną płytą montażową oraz płytą przepustów kablowych, co ułatwia organizację wnętrza i prowadzenie przewodów.

• Stopień ochrony IP66: Gwarantuje szczelność przed pyłem oraz silnymi strumieniami wody – obudowa nadaje się do instalacji w trudnych warunkach przemysłowych i na zewnątrz.
• Odporność na uderzenia IK10: Wytrzymuje uderzenia o energii 20 J, co chroni wrażliwe komponenty przed przypadkowymi uszkodzeniami mechanicznymi.
• Drzwi odwracalne pełne: Umożliwiają dostosowanie kierunku otwierania do potrzeb instalacji, zwiększając wygodę montażu i serwisu.
• Wyposażenie w zamki typu "double bar" (dwa zamki): Zapewniają bezpieczne zamknięcie obudowy, utrudniając nieautoryzowany dostęp.
• Pokrycie poliestrowe o grubości 80 µm: Zapewnia wysoką odporność na korozję i trwałość wykończenia w agresywnym środowisku.

Zgodność z Normami

Obudowa jest zgodna z normami IEC/EN 60529 (stopień ochrony IP66) oraz IEC/EN 62262 (odporność na uderzenia IK10). Posiada certyfikat CE, potwierdzający spełnienie wymogów obowiązujących w Unii Europejskiej.

Zastosowanie

Dzięki dużej pojemności i solidnej konstrukcji obudowa Atlantic 036939 sprawdza się w wielu aplikacjach przemysłowych i infrastrukturalnych:

• Rozdzielnice główne i podrozdzielnice w obiektach produkcyjnych i magazynowych.
• Szafy sterownicze dla maszyn i urządzeń w środowiskach o podwyższonej wilgotności lub zapyleniu.
• Instalacje automatyki budynkowej – sterowanie oświetleniem, HVAC, systemami bezpieczeństwa.
• Węzły zasilania i dystrybucji w instalacjach zewnętrznych, np. na stacjach uzdatniania wody czy w energetyce.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę należy mocować do stabilnego podłoża (ściana, konstrukcja stalowa) za pomocą odpowiednich kotew lub śrub (nie wchodzą w skład zestawu). Przewody wprowadzaj przez dławice kablowe o odpowiednim stopniu ochrony, aby nie obniżyć klasy IP66. Wszelkie modyfikacje (np. wycinanie otworów) wykonuj zgodnie z wytycznymi producenta, zachowując ostrożność, by nie uszkodzić powłoki poliestrowej.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP66 zapewnia szczelność przed deszczem, bryzgami wody i pyłem, a odporność IK10 chroni przed uderzeniami. Zaleca się jednak unikanie długotrwałego kontaktu z agresywnymi chemikaliami – powłoka poliestrowa zapewnia dobrą odporność, ale w ekstremalnych warunkach można zastosować osłonę dodatkową.
• Czy drzwi można łatwo odwrócić? Tak, obudowa została zaprojektowana z myślą o odwracalnych drzwiach pełnych. Zawiasy można przełożyć na przeciwną stronę, co pozwala dostosować kierunek otwierania do konkretnego miejsca instalacji.
• Jakie akcesoria można zamontować wewnątrz? Obudowa umożliwia wyposażenie w płytę Cabstop, płyty perforowane Lina 12,5 i Lina 25, profile montażowe, szyny TH35 oraz zestaw do montażu aparatury modułowej – wszystko zgodnie z systemem Atlantic, co ułatwia organizację wnętrza.
