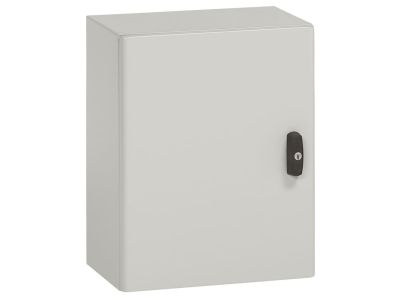

Obudowa metalowa Atlantic IP66 1000x800x250mm, drzwi odwracalne pełne | 036933 Legrand

Opis i Kluczowe Cechy

Obudowa metalowa Atlantic (symbol 036933) o wymiarach 1000 x 800 x 250 mm to uniwersalna szafa rozdzielcza w stopniu ochrony IP66, przeznaczona do pracy w trudnych warunkach przemysłowych i zewnętrznych. Dzięki drzwiom odwracalnym pełnym oraz wytrzymałej konstrukcji zapewnia bezpieczne zamknięcie instalacji elektrycznej. Kluczowe cechy obejmują wysoką szczelność i odporność mechaniczną, co gwarantuje długotrwałą ochronę aparatury.

• Stopień ochrony IP66: Pełna ochrona przed pyłem i silnymi strumieniami wody – idealna do lokalizacji narażonych na wilgoć i zabrudzenia.
• Odporność na uderzenia IK10: Wytrzymuje uderzenia o energii 20 J, co zabezpiecza zawartość przed skutkami wandalizmu lub przypadkowych uderzeń.
• Drzwi odwracalne pełne: Umożliwiają montaż z prawą lub lewą stroną otwierania, co ułatwia dostęp do wnętrza w zależności od konfiguracji pomieszczenia.
• Pokrycie poliestrowe o grubości 80 µm: Zapewnia wysoką odporność na korozję i czynniki atmosferyczne, wydłużając żywotność obudowy.
• Wyposażona w płytę montażową pełną i płytę przepustów kablowych: Gotowa do natychmiastowego montażu aparatury i prowadzenia przewodów.

Zgodność z Normami

Obudowa spełnia wymagania normy IEC/EN 60529 dotyczącej stopni ochrony IP (IP66) oraz normy IEC/EN 62262 dla odporności na uderzenia mechaniczne (IK10). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Obudowa Atlantic IP66 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka szczelność i wytrzymałość – w rozdzielnicach głównych, szafach sterowniczych w przemyśle, instalacjach zewnętrznych oraz w automatyce budynkowej.

• Montaż rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych i komercyjnych.
• Instalacje w strefach zagrożonych wilgocią, takich jak myjnie, hale produkcyjne, oczyszczalnie.
• Szafy sterownicze do automatyki budynkowej (HVAC, oświetlenie, sterowanie bramami).
• Zewnętrzne punkty zasilania i sterowania w budownictwie infrastrukturalnym.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowę mocować do podłoża za pomocą odpowiednich kotew (nie dołączonych), zachowując poziom i pion. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Prowadzenie przewodów poprzez płyty przepustów kablowych, a montaż aparatury na płycie montażowej – zgodnie z dokumentacją producenta. Zaleca się stosowanie momentu dokręcania śrub zgodnie z instrukcją (jeśli podana).

FAQ

• Czy obudowa ma stopień ochrony IP66 i IK10? Tak, obudowa Atlantic posiada IP66 według IEC/EN 60529 oraz odporność mechaniczną IK10 według IEC/EN 62262.
• Czy drzwi można odwrócić? Tak, drzwi są odwracalne – można zmienić kierunek otwierania na prawy lub lewy w zależności od potrzeb.
• Czy obudowa jest przystosowana do montażu aparatury modułowej? Obudowa posiada płytę montażową pełną, a za pomocą opcjonalnych akcesoriów (zestaw do montażu aparatury modułowej, szyny TH35) można w niej zainstalować aparaturę modułową.
