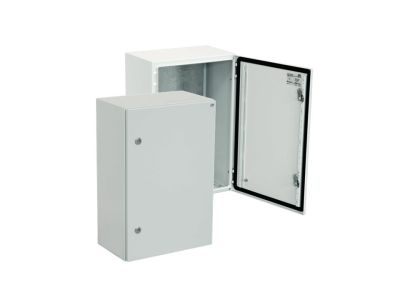

Obudowa metalowa 800x800x300 (WxSxG), IP65 z płytą ETIBOX GT 80-80-30 | 001102138 Eti

Opis i Kluczowe Cechy

Obudowa metalowa z serii ETIBOX GT o wymiarach 800 mm wysokości, 800 mm szerokości oraz 300 mm głębokości to zaawansowane rozwiązanie konstrukcyjne dedykowane dla wymagających systemów rozdziału energii i automatyki przemysłowej. Produkt charakteryzuje się wysokim stopniem ochrony IP65, co oznacza pełną pyłoszczelność oraz ochronę przed strugami wody lanymi na obudowę z dowolnej strony. Solidna konstrukcja wykonana z wysokiej jakości blachy stalowej zapewnia doskonałą wytrzymałość mechaniczną oraz długowieczność w trudnych warunkach eksploatacyjnych.

• Płyta montażowa: W zestawie znajduje się ocynkowana płyta montażowa, która umożliwia stabilne i bezpieczne osadzenie aparatury modułowej, styczników oraz sterowników PLC.
• Szczelność i izolacja: Zastosowanie uszczelki poliuretanowej wylewanej na obwodzie drzwi gwarantuje utrzymanie parametrów szczelności nawet przy częstym otwieraniu obudowy.
• Zabezpieczenie powierzchni: Malowanie proszkowe w kolorze RAL 7035 zapewnia wysoką odporność na korozję oraz uszkodzenia mechaniczne i chemiczne.
• System zamykania: Wyposażona w profesjonalne zamki, które zapewniają odpowiedni docisk drzwi do korpusu, co jest kluczowe dla zachowania stopnia ochrony IP.

Zgodność z Normami

Obudowa ETI GT 80-80-30 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej przydatność w profesjonalnych instalacjach elektrotechnicznych. Produkt spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu inżynierowie i prefabrykatorzy mają pewność, że zastosowane rozwiązanie jest bezpieczne i zgodne z aktualnymi dyrektywami unijnymi.

Zastosowanie

Dzięki swoim imponującym wymiarom i wysokiej odporności środowiskowej, obudowa znajduje szerokie zastosowanie w wielu sektorach przemysłu:

• Automatyka przemysłowa: Idealna do budowy szaf sterowniczych zawierających falowniki, sterowniki oraz systemy zabezpieczeń.
• Rozdzielnice główne i obiektowe: Pozwala na bezpieczny montaż aparatury rozdzielczej w budynkach komercyjnych i halach produkcyjnych.
• Infrastruktura zewnętrzna: Wysoki stopień IP65 umożliwia montaż w miejscach narażonych na zapylenie i wilgoć, pod warunkiem zastosowania odpowiedniego zadaszenia lub ochrony przed bezpośrednim wpływem czynników atmosferycznych.
• Energetyka: Wykorzystywana jako węzeł dystrybucji energii w zakładach przemysłowych.

Wskazówki Montażowe

Podczas instalacji obudowy ETIBOX GT 80-80-30 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Pozycjonowanie: Obudowa przeznaczona jest do montażu natynkowego. Należy upewnić się, że powierzchnia nośna posiada odpowiednią wytrzymałość na obciążenie szafy wraz z pełnym wyposażeniem.
• Wprowadzanie przewodów: Zaleca się stosowanie dławnic kablowych o stopniu ochrony nie niższym niż IP65, aby zachować integralność szczelności całej obudowy.
• Uziemienie: Należy bezwzględnie pamiętać o podłączeniu przewodów ochronnych do punktów uziemiających znajdujących się zarówno na korpusie obudowy, jak i na jej drzwiach.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej należy stosować momenty dokręcania zgodne ze specyfikacją producentów osprzętu, aby uniknąć poluzowania połączeń pod wpływem drgań.

FAQ

1. Czy obudowa posiada w zestawie płytę montażową?
Tak, każda obudowa z serii GT o indeksie 1102138 jest dostarczana wraz z dedykowaną, ocynkowaną płytą montażową.

2. Czy istnieje możliwość zmiany kierunku otwierania drzwi?
Konstrukcja obudów ETI GT zazwyczaj pozwala na uniwersalny montaż drzwi (lewo/prawo), co ułatwia dopasowanie szafy do warunków lokalowych w miejscu instalacji.

3. Jaki jest stopień odporności mechanicznej tej obudowy?
Obudowy metalowe ETI charakteryzują się wysoką odpornością na uderzenia (IK10), co chroni zainstalowaną wewnątrz aparaturę przed uszkodzeniami mechanicznymi.

4. Czy obudowa nadaje się do użytku na zewnątrz?
Stopień ochrony IP65 pozwala na pracę w trudnych warunkach, jednak w przypadku montażu zewnętrznego zaleca się stosowanie dodatkowych osłon (np. daszków) chroniących przed bezpośrednim promieniowaniem UV i ekstremalnymi opadami.
