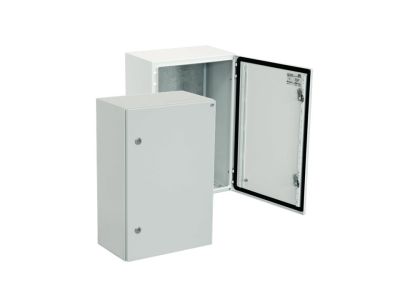

Obudowa metalowa 800x600x250 (WxSxG), IP65 z płytą ETIBOX GT 80-60-25 | 001102133 Eti

Opis i Kluczowe Cechy

Obudowa metalowa z serii ETIBOX GT o wymiarach 800 mm wysokości, 600 mm szerokości oraz 250 mm głębokości to profesjonalne rozwiązanie dedykowane do ochrony aparatury elektrycznej w najbardziej wymagających środowiskach. Produkt charakteryzuje się wysokim stopniem ochrony IP65, co oznacza całkowitą pyłoszczelność oraz odporność na strugi wody lane z dowolnego kierunku. Solidna konstrukcja wykonana z wysokiej jakości blachy stalowej zapewnia doskonałą wytrzymałość mechaniczną, chroniąc wewnętrzne komponenty przed uderzeniami i odkształceniami.

• Wysoka szczelność: Zastosowanie uszczelki poliuretanowej wylewanej na obwodzie drzwi gwarantuje długotrwałą barierę przed wilgocią i zanieczyszczeniami.
• Płyta montażowa w zestawie: Dołączona ocynkowana płyta montażowa umożliwia stabilne i przejrzyste rozmieszczenie aparatury modułowej oraz sterowniczej.
• Trwałość powłoki: Malowanie proszkowe w kolorze RAL 7035 zapewnia wysoką odporność na korozję oraz estetyczny wygląd przez lata eksploatacji.
• Uniwersalność: Możliwość zmiany kierunku otwierania drzwi (lewo/prawo) zwiększa elastyczność podczas planowania instalacji.

Zgodność z Normami

Obudowa ETI GT 80-60-25 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i obudów niskonapięciowych. Spełnia wymagania normy IEC/EN 62208, co potwierdza jej przydatność jako pustej obudowy do prefabrykacji rozdzielnic przez profesjonalnych instalatorów. Wysoki stopień ochrony IP65 oraz odporność mechaniczna IK10 (zależnie od konfiguracji) sprawiają, że produkt jest dopuszczony do użytku w sektorze przemysłowym i budowlanym na terenie całej Unii Europejskiej.

Zastosowanie

Dzięki swojej wszechstronności, obudowa metalowa ETIBOX znajduje szerokie zastosowanie w wielu gałęziach gospodarki:

• Przemysł: Jako szafy sterownicze dla systemów automatyki, ochrony falowników oraz sterowników PLC w halach produkcyjnych.
• Infrastruktura: Systemy sterowania oświetleniem, przepompownie oraz węzły ciepłownicze, gdzie występuje ryzyko zapylenia lub zalania.
• Budownictwo komercyjne: Główne i pomocnicze rozdzielnice elektryczne w biurowcach oraz centrach logistycznych.
• Energetyka: Zabezpieczenie układów pomiarowych i rozdziału energii w miejscach narażonych na czynniki atmosferyczne.

Wskazówki Montażowe

Podczas montażu obudowy GT 80-60-25 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów ściennych ETI, które pozwalają na zachowanie odpowiedniego dystansu od ściany i ułatwiają poziomowanie.
• Wprowadzanie kabli: Wykorzystanie przepustów kablowych o odpowiednim stopniu IP jest niezbędne do zachowania deklarowanej szczelności IP65 całej obudowy.
• Uziemienie: Należy pamiętać o wykonaniu połączeń wyrównawczych pomiędzy korpusem obudowy, drzwiami a płytą montażową, korzystając z fabrycznie przygotowanych sworzni uziemiających.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej należy stosować momenty dokręcania zgodne ze specyfikacją producentów osprzętu.

FAQ

1. Czy obudowa nadaje się do montażu na zewnątrz?
Tak, dzięki stopniu ochrony IP65 i malowaniu proszkowemu obudowa może być stosowana na zewnątrz, jednak w przypadku ekstremalnych warunków atmosferycznych zaleca się stosowanie dodatkowego daszka ochronnego.

2. Czy w zestawie znajdują się zamki?
Tak, obudowa standardowo wyposażona jest w zamek (lub zamki, zależnie od wysokości) typu double-bit, który zapewnia odpowiedni docisk drzwi do uszczelki.

3. Czy można zamontować w niej szyny DIN?
Tak, na płycie montażowej można swobodnie montować szyny TH-35 (DIN) za pomocą blachowkrętów lub nitów, co pozwala na instalację standardowej aparatury modułowej.
