Obudowa metalowa 400x400x200 (WxSxG), IP65 z płytą ETIBOX GT 40-40-20 | 001102109 Eti

Opis i Kluczowe Cechy

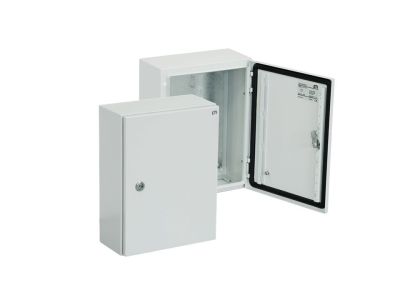

Obudowa metalowa z serii ETIBOX GT o wymiarach 400 mm wysokości, 400 mm szerokości oraz 200 mm głębokości to profesjonalne rozwiązanie dedykowane do ochrony aparatury elektrycznej w wymagających warunkach przemysłowych. Produkt charakteryzuje się stopniem ochrony IP65, co oznacza całkowitą pyłoszczelność oraz odporność na strugi wody lane z dowolnego kierunku, co jest kluczowe dla zachowania ciągłości pracy systemów sterowania. Konstrukcja wykonana z wysokiej jakości blachy stalowej została pokryta powłoką proszkową, co zapewnia doskonałą odporność na korozję oraz uszkodzenia mechaniczne (stopień IK10). W zestawie znajduje się ocynkowana płyta montażowa, która umożliwia stabilne i przejrzyste rozmieszczenie komponentów takich jak styczniki, przekaźniki czy sterowniki PLC.

• Wysoka szczelność dzięki poliuretanowej uszczelce wylewanej na obwodzie drzwi.
• Solidna konstrukcja z blachy stalowej o grubości zapewniającej sztywność mechaniczną.
• Uniwersalny design pozwalający na zmianę kierunku otwierania drzwi (lewo/prawo).
• Płyta montażowa wykonana z blachy ocynkowanej, ułatwiająca prefabrykację rozdzielnicy.

Zgodność z Normami

Obudowa ETI GT 40-40-20 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i sterownic niskonapięciowych. Produkt spełnia wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej. Dzięki temu inżynierowie i instalatorzy mają pewność, że zastosowane rozwiązanie jest bezpieczne, przeszło testy wytrzymałościowe i może być stosowane w projektach wymagających certyfikacji CE.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności środowiskowej, obudowa ETIBOX znajduje szerokie zastosowanie w wielu sektorach gospodarki:

• Przemysł ciężki: Jako szafki sterownicze dla maszyn i linii produkcyjnych narażonych na zapylenie.
• Automatyka budynkowa: Miejsce montażu modułów logicznych, zasilaczy i zabezpieczeń nadprądowych.
• Infrastruktura techniczna: Ochrona systemów monitoringu, sterowania oświetleniem oraz węzłów cieplnych.
• Energetyka: Małe rozdzielnice rozdziału energii w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Obudowa przystosowana jest do montażu natynkowego. Zaleca się wykorzystanie dedykowanych uchwytów ściennych, aby zachować deklarowany stopień ochrony IP65 (unikając przewiercania tylnej ściany bez odpowiedniego uszczelnienia). Podczas wprowadzania przewodów należy zastosować dławnice kablowe o odpowiednim stopniu ochrony, montowane w dolnej płycie przepustowej. Płyta montażowa powinna zostać uziemiona za pomocą elastycznej plecionki miedzianej, łączącej ją z punktem uziemienia korpusu obudowy, co zapewnia skuteczną ochronę przeciwporażeniową.

FAQ

• Czy obudowa posiada zamek w zestawie? Tak, obudowa standardowo wyposażona jest w zamek typu D5 (dwupiórkowy), który można wymienić na wkładkę z kluczem patentowym w zależności od wymagań obiektu.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja zawiasów pozwala na szybką zmianę kierunku otwierania drzwi bez konieczności specjalistycznej obróbki mechanicznej.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na standardowy kolor szary RAL 7035, co ułatwia dopasowanie do innych elementów instalacji elektrycznej.
