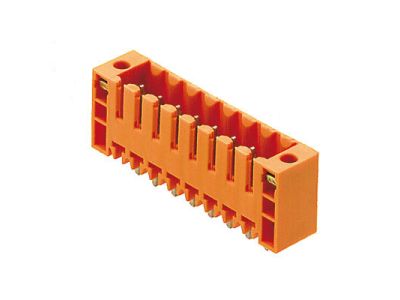

Obudowa męska na PCB 8-pin SL 3.50/08/180F 3.2SN OR BX | 1607560000 Weidmuller

Opis i Kluczowe Cechy

Złącze męskie na PCB 8-pin z rastrem 3,50 mm zapewnia niezawodne połączenie w systemach sterowania i automatyki. Dzięki prądowi znamionowemu 17 A (IEC) / 10 A (UL) i napięciu 250 V (IEC) / 300 V (UL) sprawdza się w obwodach o umiarkowanym obciążeniu. Orientacja wtykania do płytki drukowanej pod kątem 135° ułatwia prowadzenie przewodów w ciasnych szafach sterowniczych. Konstrukcja z kołnierzem śrubowym (F) zapewnia stabilność mechaniczną, a kodowanie zapobiega pomyłce przy łączeniu.

• Raster 3,50 mm: oszczędność miejsca na płytce PCB przy zachowaniu bezpiecznych odstępów izolacyjnych.
• Prąd znamionowy 17 A (IEC) / 10 A (UL): bezpieczna praca w obwodach sterowania i zasilania bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V (IEC) / 300 V (UL): kompatybilność z typowymi napięciami instalacji przemysłowych i budynkowych.
• Kodowana konstrukcja: mechaniczne kluczowanie eliminuje ryzyko błędnego połączenia, zwiększając bezpieczeństwo i niezawodność.
• Kołnierz śrubowy (F): dodatkowe mocowanie do obudowy zapewnia odporność na wibracje i przypadkowe rozłączenie.

Zgodność z Normami

Produkt spełnia wymagania norm IEC i UL dla podanych parametrów elektrycznych (250 V / 17 A zgodnie z IEC; 300 V / 10 A zgodnie z UL). Posiada certyfikację CE potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Złącze męskie na PCB 1607560000 dedykowane jest do montażu w urządzeniach automatyki, sterownikach PLC, listwach zasilających oraz systemach sygnalizacji. Sprawdza się wszędzie tam, gdzie wymagana jest kompaktowa, kodowana 8-pinowa wtyczka do bezpośredniego lutowania w płycie drukowanej.

• Połączenie czujników i siłowników w rozproszonych systemach I/O.
• Interfejs zasilania i sygnałów w szafach sterowniczych.
• Moduły przekaźnikowe i stycznikowe wymagające bezpiecznego, kodowanego połączenia.
• Urządzenia pomiarowe i rejestratory danych w przemyśle.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od układu. Złącze przeznaczone jest do lutowania falowego – należy przestrzegać temperatury i czasu lutowania zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do rzeczywistego prądu obciążenia. W przypadku montażu z kołnierzem śrubowym dokręcać momentem określonym w karcie katalogowej.

FAQ

• Czy złącze jest kodowane (kluczowane)? Tak, produkt został zaprojektowany jako kodowane złącze męskie – mechaniczne kluczowanie uniemożliwia nieprawidłowe wpięcie wtyczki do gniazda.
• Jaki jest stopień ochrony? Producent nie podaje stopnia ochrony IP. W standardowych zastosowaniach wewnątrz obudów (IP20) złącze pracuje bez dodatkowego uszczelnienia.
• Dlaczego w nazwie występuje 180F, a opis mówi o kącie 135°? Oznaczenie 180F odnosi się do serii obudowy, natomiast faktyczna orientacja wtykania do PCB wynosi 135° względem płaszczyzny płytki – tak wynika z danych katalogowych produktu.
