Obudowa izolacyjna z pokrętłem do NZM 500x375x225mm (WxSxG), NZM2-XCI45-TVDVR | 279356 Eaton

Alternatywny kod produktu: NZM2-XCI45-TVDVR

Opis i Kluczowe Cechy

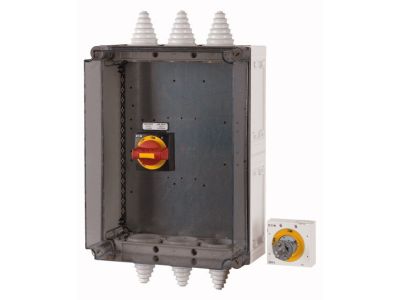

Obudowa izolacyjna Ci (symbol 279356) przeznaczona do wyłączników mocy NZM rozmiar 2. Wykonana z odpornego na uderzenia poliwęglanu, zapewnia stopień ochrony IP65 oraz klasę ochrony II (podwójna izolacja). Wymiary 500 x 375 x 225 mm (wys. x szer. x gł.) pozwalają na zabudowę w rozdzielnicach przemysłowych. W zestawie znajduje się obrotowy uchwyt wyłącznika drzwiowego w kolorze czerwonym/żółtym, płyta montażowa z nawierconymi otworami pod wyłącznik i opcjonalne zaciski PE/N, przezroczysta dymno-szara pokrywa, uchwyty do montażu na ścianie oraz górne i dolne kołnierze z przepustami kablowymi.

• Stopień ochrony IP65: pyłoszczelność i ochrona przed strugami wody – bezpieczna praca w trudnych warunkach przemysłowych, na zewnątrz i w pomieszczeniach wilgotnych.
• Klasa ochrony II (podwójna izolacja): brak konieczności stosowania przewodu ochronnego PE, co upraszcza instalację i zwiększa bezpieczeństwo użytkownika.
• Poliwęglan odporny na uderzenia: wytrzymałość mechaniczna chroni wyłącznik przed uszkodzeniami nawet w agresywnym środowisku.
• Obrotowy uchwyt wyłącznika drzwiowego (czerwony/żółty): umożliwia szybkie wyłączenie awaryjne bez otwierania pokrywy – zgodny z wymogami bezpieczeństwa maszyn.
• Płyta montażowa z nawierconymi otworami: ułatwia precyzyjne zamocowanie wyłącznika NZM2 oraz opcjonalnych zacisków PE/N – oszczędność czasu przy instalacji.

Zgodność z Normami

Obudowa spełnia wymagania dyrektyw UE i posiada certyfikat CE. Zapewnia stopień ochrony IP65 zgodny z normą IEC/EN 60529 oraz klasę ochrony II według IEC/EN 61140. Przeznaczona do stosowania w instalacjach niskiego napięcia zgodnych z ogólnymi normami europejskimi. (Szczegółowe numery norm dostępne w dokumentacji producenta.)

Zastosowanie

Obudowa izolacyjna Ci służy do montażu i ochrony wyłączników mocy NZM rozmiar 2 w rozdzielnicach sterowniczych i zasilających. Sprawdza się w obiektach wymagających podwyższonej odporności na warunki środowiskowe.

• Rozdzielnice główne i podrozdzielnice w przemyśle ciężkim, hutnictwie i energetyce.
• Systemy zasilania awaryjnego oraz rozłączniki bezpieczeństwa w maszynach i liniach produkcyjnych.
• Sterowanie i zabezpieczenie silników w środowiskach wilgotnych, pylastych lub o dużych wibracjach.
• Automatyka budynkowa i infrastruktura krytyczna (np. stacje uzdatniania wody, wentylacja).

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Obudowę mocować do ściany za pomocą dołączonych uchwytów. Na płycie montażowej zamocować wyłącznik NZM2 oraz ewentualne zaciski PE/N. Przewody wprowadzać przez przepusty kablowe w górnym i dolnym kołnierzu. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z danymi producenta wyłącznika.

FAQ

• Czy obudowa jest kompletna do montażu wyłącznika NZM2? Tak, w zestawie znajduje się płyta montażowa z nawierconymi otworami dedykowanymi dla wyłączników NZM rozmiar 2 oraz obrotowy uchwyt drzwiowy. Pokrywa jest już przygotowana pod montaż uchwytu.
• Jaki stopień ochrony zapewnia obudowa? IP65 – całkowita pyłoszczelność i ochrona przed strugami wody z dowolnego kierunku. Idealna do zastosowań zewnętrznych i przemysłowych.
• Czy obudowa posiada uchwyt do awaryjnego wyłączania? Tak, w komplecie jest obrotowy uchwyt wyłącznika drzwiowego w kolorze czerwonym/żółtym, który umożliwia szybkie wyłączenie bez otwierania pokrywy.
