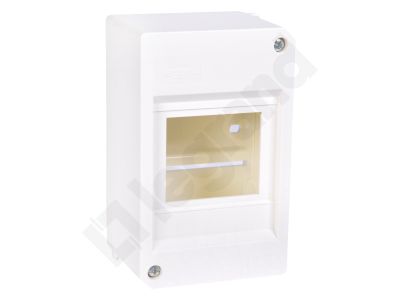

Obudowa izolacyjna S4, bez listew, IP30, biała | 605270 Legrand

Opis i Kluczowe Cechy

Obudowa izolacyjna Legrand z serii S o numerze referencyjnym 605270 to wysokiej klasy rozwiązanie przeznaczone do bezpiecznego montażu aparatury modułowej. Produkt charakteryzuje się szerokością wynoszącą 4 moduły (każdy o standardowym wymiarze 17,5 mm), co pozwala na zabudowę podstawowych zabezpieczeń nadprądowych, różnicowoprądowych lub sterowniczych. Obudowa została wykonana z wytrzymałego tworzywa w kolorze białym (zgodnym z paletą RAL 9010), które doskonale komponuje się z nowoczesnymi instalacjami elektrycznymi. Kluczowym atutem konstrukcji jest jej wysoka odporność termiczna – materiał wytrzymuje próbę rozżarzonym drutem o temperaturze aż 850°C, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego w obiekcie.

• Stopień ochrony IP30: Zapewnia skuteczną barierę przed dostępem do części niebezpiecznych dla ciał obcych o średnicy powyżej 2,5 mm.
• Możliwość plombowania: Konstrukcja przystosowana jest do założenia plomb, co jest niezbędne w przypadku zabezpieczania dostępu przed osobami niepowołanymi.
• Kompaktowe wymiary: Optymalna przestrzeń dla 4 modułów pozwala na oszczędność miejsca przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłym oparciu o rygorystyczne standardy bezpieczeństwa. Obudowa spełnia wymagania normy PN-EN 60439-3, co gwarantuje pełną kompatybilność z rozdzielnicami niskiego napięcia przeznaczonymi do użytkowania przez osoby niewykwalifikowane (DBO). Zgodność ta potwierdza, że produkt przeszedł szereg testów wytrzymałościowych, elektrycznych oraz środowiskowych, co czyni go zaufanym elementem profesjonalnej instalacji elektrycznej.

Zastosowanie

Obudowa Legrand S4 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest idealnym rozwiązaniem w sytuacjach, gdy zachodzi potrzeba dobudowania dodatkowego punktu rozdziału energii lub montażu pojedynczych aparatów modułowych poza główną rozdzielnicą. Dzięki estetycznemu wykonaniu w kolorze RAL 9010, może być montowana w miejscach widocznych, takich jak korytarze, pomieszczenia biurowe czy zaplecza techniczne. Brak fabrycznych listew przyłączeniowych w tym modelu daje instalatorowi pełną swobodę w doborze własnych systemów łączeniowych i optymalizacji okablowania wewnątrz obudowy.

Wskazówki Montażowe

Montaż obudowy jest intuicyjny i szybki, co doceni każdy profesjonalny elektroinstalator. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Montaż aparatury: Aparaty należy osadzać na wewnętrznej szynie montażowej, dbając o ich stabilne zatrzaśnięcie.
• Prowadzenie przewodów: Należy zachować odpowiednie promienie gięcia przewodów, aby uniknąć naprężeń mechanicznych na zaciskach aparatów.
• Plombowanie: Po zakończeniu prac i weryfikacji poprawności połączeń, obudowę można zabezpieczyć plombą w wyznaczonych do tego miejscach konstrukcyjnych.
• Czystość: Powierzchnia RAL 9010 jest łatwa w utrzymaniu czystości, jednak do czyszczenia należy używać wyłącznie łagodnych detergentów nieuszkadzających struktury izolacyjnej.

FAQ

1. Czy obudowa posiada w zestawie szyny zaciskowe N i PE?
Nie, model 605270 to wersja bez listew przyłączeniowych, co pozwala na indywidualną konfigurację wnętrza przez instalatora.

2. Jaki jest stopień ochrony tej obudowy?
Obudowa posiada stopień ochrony IP30, co oznacza ochronę przed ciałami stałymi o średnicy 2,5 mm i większymi. Nie jest ona przeznaczona do montażu w miejscach narażonych na bezpośrednie działanie wody.

3. Czy w obudowie można zamontować standardowy wyłącznik nadprądowy?
Tak, obudowa jest w pełni przystosowana do montażu aparatury o szerokości modułowej 17,5 mm, co obejmuje większość standardowych wyłączników nadprądowych i różnicowoprądowych dostępnych na rynku.
