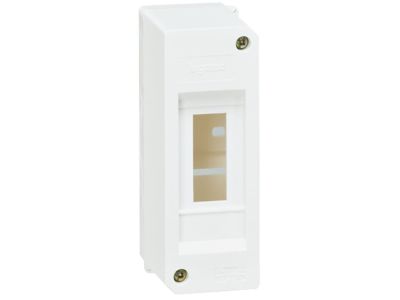

Obudowa izolacyjna S2, n/t, 1x2, IP30, biała | 001356 Legrand

Opis i Kluczowe Cechy

Obudowa izolacyjna serii S2 od renomowanego producenta Legrand to profesjonalne rozwiązanie przeznaczone do montażu natynkowego aparatury modułowej. Produkt charakteryzuje się kompaktową konstrukcją o szerokości 2 modułów (17,5 mm każdy), co pozwala na estetyczną zabudowę niewielkich układów sterowania lub zabezpieczeń. Obudowa została wykonana w kolorze białym (RAL 9010), co zapewnia neutralny wygląd w pomieszczeniach biurowych i mieszkalnych. Kluczowym atutem jest wysoka odporność na żar wynosząca aż 850°C, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego instalacji. Konstrukcja została przystosowana do plombowania, co jest niezbędne w przypadku zabezpieczania dostępu do aparatury pomiarowej lub głównych wyłączników prądu.

• Szerokość w modułach: 2 moduły o szerokości 17,5 mm każdy.
• Wymiary zewnętrzne: Wysokość 140 mm, szerokość 52 mm oraz głębokość 68 mm.
• Stopień ochrony IP30: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Materiał: Wysokiej jakości tworzywo izolacyjne odporne na wysokie temperatury.
• Kolor: Klasyczny biały RAL 9010, pasujący do większości wnętrz.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w pełnej zgodności z rygorystyczną normą PN-EN 60439-3, co gwarantuje najwyższą jakość wykonania oraz bezpieczeństwo użytkowania w rozdzielnicach niskiego napięcia przeznaczonych do obsługi przez osoby niewykwalifikowane. Spełnienie tych standardów potwierdza, że obudowa przeszła wymagające testy wytrzymałości mechanicznej oraz elektrycznej, co jest kluczowe dla inżynierów i projektantów instalacji elektrycznych dbających o certyfikację swoich projektów.

Zastosowanie

Obudowa Legrand S2 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym wyborem do montażu pojedynczych aparatów modułowych, takich jak wyłączniki nadprądowe, wyłączniki różnicowoprądowe, programatory czasowe czy lampki sygnalizacyjne. Dzięki możliwości plombowania, doskonale sprawdza się jako obudowa dla zabezpieczeń przedlicznikowych. Jej niewielkie wymiary (52 mm szerokości) pozwalają na montaż w miejscach o ograniczonej przestrzeni, gdzie nie ma potrzeby instalowania pełnowymiarowych rozdzielnic.

Wskazówki Montażowe

Montaż natynkowy obudowy jest szybki i intuicyjny. Podczas instalacji należy zwrócić uwagę na odpowiednie wypoziomowanie podstawy, co ułatwi późniejsze osadzenie aparatury na zintegrowanej szynie. Należy pamiętać, że model ten jest dostarczany bez listew przyłączeniowych, co daje instalatorowi swobodę w doborze odpowiednich złączek śrubowych lub samozaciskowych w zależności od przekroju stosowanych przewodów. Po zakończeniu montażu aparatów, pokrywę można zabezpieczyć plombą, co uniemożliwi osobom niepowołanym ingerencję w nastawy lub połączenia elektryczne.

FAQ

• Czy obudowa posiada szynę TH35 w zestawie? Tak, konstrukcja wewnętrzna jest przystosowana do bezpośredniego montażu standardowej aparatury modułowej.
• Czy produkt nadaje się do montażu na zewnątrz? Ze względu na stopień ochrony IP30, obudowa jest przeznaczona wyłącznie do zastosowań wewnątrz budynków, w miejscach suchych.
• Czy w zestawie znajdują się listwy zaciskowe N i PE? Nie, zgodnie ze specyfikacją producenta, obudowa jest dostarczana bez listew przyłączeniowych.
• Jaka jest odporność ogniowa obudowy? Obudowa wykazuje odporność na żar do temperatury 850°C, co jest zgodne z normami bezpieczeństwa dla osprzętu elektroinstalacyjnego.
