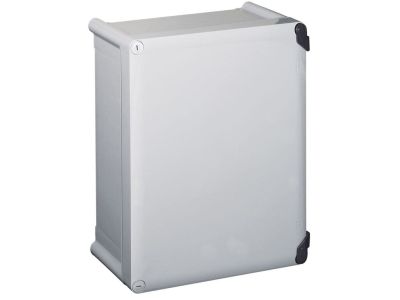

Obudowa izolacyjna przemysłowa IP66, IK08 310x240x124mm | 035044 Legrand

Opis i Kluczowe Cechy

Obudowa izolacyjna przemysłowa o symbolu 035044 oferuje stopień ochrony IP66 oraz odporność mechaniczną IK08. Wymiary wewnętrzne 310 x 240 x 124 mm zapewniają przestrzeń do zabudowy aparatury modułowej. II klasa ochronności gwarantuje bezpieczeństwo bez konieczności uziemiania. Przystosowana do montażu wsporników TH35 (szyna DIN) oraz płyt montażowych, umożliwia elastyczną konfigurację instalacji.

• Stopień ochrony IP66: Pełna ochrona przed pyłem i silnymi strumieniami wody – obudowa sprawdza się w trudnych warunkach przemysłowych i zewnętrznych.
• Odporność mechaniczna IK08: Wytrzymałość na uderzenia o energii do 5 J – chroni zainstalowane urządzenia przed przypadkowymi uszkodzeniami mechanicznymi.
• II klasa ochronności: Podwójna izolacja eliminuje potrzebę przewodu ochronnego, zwiększając bezpieczeństwo użytkowania i upraszczając instalację.
• Montaż na szynie DIN TH35 lub płycie montażowej: Elastyczność konfiguracji – możliwość zabudowy aparatury modułowej na wspornikach TH35 lub urządzeń sterowniczych na płycie.
• Pokrywa zamykana na 1/4 obrotu z możliwością plombowania: Szybki dostęp do wnętrza za pomocą płaskiego wkrętaka, a opcja plombowania zabezpiecza przed nieautoryzowanym otwarciem (oznaczone pozycje 0 i 1).

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada deklarację zgodności CE. Gwarantuje wysoki poziom bezpieczeństwa użytkowania w środowiskach przemysłowych i zewnętrznych.

Zastosowanie

Obudowa izolacyjna IP66/IK08 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych wszędzie tam, gdzie wymagana jest wysoka odporność na warunki atmosferyczne, wilgoć oraz uszkodzenia mechaniczne.

• Instalacje przemysłowe w halach produkcyjnych, magazynach, oczyszczalniach ścieków.
• Zewnętrzne punkty dystrybucji energii – oświetlenie zewnętrzne, zasilanie maszyn.
• Automatyka budynkowa w pomieszczeniach wilgotnych (kotłownie, pralnie, garaże).
• Zabezpieczenie aparatury w środowiskach o podwyższonym ryzyku uszkodzeń (budowy, warsztaty).

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Obudowę mocuje się do podłoża przez 4 podłużne otwory wewnątrz oraz 4 otwory w narożnikach (śruby Ø4) – przy użyciu zestawu mocującego nr ref. 358 02. Należy stosować zaślepki ochronne (dostarczone w zestawie) do zachowania II klasy ochronności. Obudowa przystosowana do montażu wsporników TH35 (szyna DIN) lub płyt montażowych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów oraz moment dokręcania połączeń dobierać zgodnie z dokumentacją producenta.

FAQ

• Jaki stopień ochrony ma obudowa? Obudowa posiada stopień ochrony IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody) oraz odporność mechaniczną IK08 (energia uderzenia do 5 J).
• Czy obudowa nadaje się do montażu na szynie DIN? Tak, obudowa przystosowana jest do montażu wsporników TH35 (szyna DIN 35 mm) oraz płyt montażowych.
• Czy pokrywę można plombować? Tak, pokrywa została przystosowana do plombowania, co umożliwia zabezpieczenie przed nieautoryzowanym dostępem. Ponadto pokrywa zamykana jest na 1/4 obrotu płaskim wkrętakiem z oznaczeniem pozycji 0 i 1.
