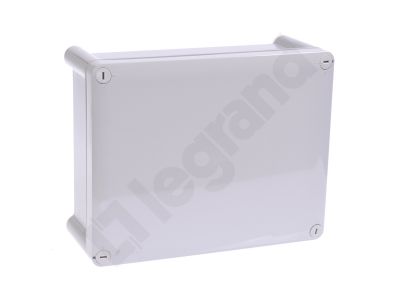

Obudowa izolacyjna przemysłowa IP66, IK08 220x170x86mm | 035028 Legrand

Opis i Kluczowe Cechy

Obudowa izolacyjna przemysłowa (symbol 035028) o wymiarach wewnętrznych 220x170x86 mm zapewnia stopień ochrony IP66 oraz odporność mechaniczną IK08. Dzięki II klasie ochronności i zastosowaniu zaślepek ochronnych osłaniających śruby mocujące, urządzenie gwarantuje bezpieczną eksploatację w środowiskach o podwyższonej wilgotności i ryzyku uderzeń. Obudowa przystosowana jest do montażu na wspornikach TH35 lub płytach montażowych, co ułatwia integrację z typową infrastrukturą rozdzielnic.

• Stopień ochrony IP66: Pełna ochrona przed pyłem oraz silnymi strumieniami wody – sprawdza się w instalacjach zewnętrznych i mytych halach produkcyjnych.
• Odporność mechaniczna IK08: Wytrzymuje uderzenia energią 5 J – zmniejsza ryzyko uszkodzeń podczas prac montażowych i eksploatacji.
• II klasa ochronności: Podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego – upraszcza instalację i zwiększa bezpieczeństwo.
• Pokrywa otwierana 1/4 obrotu z oznaczonymi pozycjami 0 i 1: Szybki dostęp do wnętrza przy użyciu standardowego wkrętaka płaskiego, z możliwością plombowania.
• Wypinany łącznik przytrzymujący pokrywę: Ułatwia prace serwisowe – pokrywa nie opada samoistnie po otwarciu.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów izolacyjnych oraz posiada oznaczenie CE. Zastosowana konstrukcja zapewnia II klasę ochronności według standardów bezpieczeństwa elektrycznego. Stopień ochrony IP66 i odporność IK08 są zgodne z deklaracją producenta.

Zastosowanie

Obudowa przeznaczona jest do instalacji przemysłowych, w których wymagana jest wysoka szczelność i wytrzymałość mechaniczna. Sprawdzi się w obiektach narażonych na działanie wody, pyłów lub uderzeń.

• Rozdzielnice w halach produkcyjnych, myjniach, chłodniach i magazynach.
• Instalacje na zewnątrz budynków (pod zadaszeniem) – ochrona aparatury przed opadami i kurzem.
• Obudowy dla styczników, przełączników, przycisków sterowniczych i przekaźników w ciężkich warunkach.
• Węzły sterowania w oczyszczalniach, stacjach uzdatniania wody, rolnictwie i przemyśle spożywczym.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocuje się na ścianie za pomocą dostarczonych zaślepek ochronnych – zapewniają one II klasę ochronności. Wewnątrz można zamontować wspornik TH35 (szyna DIN) lub płytę montażową, wykorzystując cztery podłużne otwory w dnie obudowy. Przekroje przewodów dobierać zgodnie z obowiązującymi przepisami i obciążalnością prądową. Moment dokręcania śrub mocujących należy stosować według dokumentacji producenta.

FAQ

• Czy obudowa ma stopień ochrony IP66? Tak, obudowa posiada deklarowany stopień ochrony IP66 – jest pyłoszczelna i chroni przed silnymi strumieniami wody.
• Czy można w niej zamontować szynę DIN (TH35)? Obudowa jest przystosowana do montażu wsporników TH35 (szyna DIN) oraz płyt montażowych – wewnątrz znajdują się otwory mocujące.
• Czy pokrywę można zaplombować? Tak, konstrukcja pokrywy umożliwia plombowanie w celu zabezpieczenia przed nieuprawnionym dostępem.
