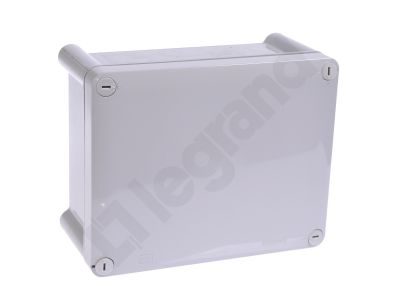

Obudowa izolacyjna przemysłowa IP66, IK08 180x140x86mm | 035022 Legrand

Opis i Kluczowe Cechy

Obudowa izolacyjna przemysłowa o symbolu 035022 to solidne rozwiązanie do zabezpieczenia aparatury elektrycznej w wymagających środowiskach. Dzięki stopniowi ochrony IP66 i odporności mechanicznej IK08 zapewnia skuteczną ochronę przed pyłem, wodą i uderzeniami. Wymiary wewnętrzne 180 x 140 x 86 mm oferują przestrzeń do montażu różnorodnych komponentów modułowych. Konstrukcja przewidziana do pionowego mocowania oraz współpracy z listwami przyłączeniowymi IP2x.

• Stopień ochrony IP66: Pełna pyłoszczelność i ochrona przed silnymi strumieniami wody, co gwarantuje niezawodną pracę w wilgotnych i zapylonych warunkach przemysłowych.
• Odporność mechaniczna IK08: Wytrzymałość na uderzenia energią 5 J – zabezpiecza wnętrze przed przypadkowymi uszkodzeniami mechanicznymi.
• II klasa ochronności: Zastosowanie zaślepek ochronnych osłaniających śruby mocujące eliminuje potrzebę uziemiania obudowy, zwiększając bezpieczeństwo i upraszczając instalację.
• Przystosowanie do montażu wsporników TH35: Możliwość łatwego zamontowania szyny DIN TH35 lub płyty montażowej, co umożliwia elastyczne rozmieszczenie aparatury modułowej wewnątrz obudowy.
• Otwieranie pokrywy 1/4 obrotu z oznaczonymi pozycjami 0 i 1: Szybki i intuicyjny dostęp do wnętrza, z możliwością plombowania pokrywy w celu zabezpieczenia przed nieautoryzowanym otwarciem. Pokrywa przytrzymywana wypinanym łącznikiem ułatwia serwisowanie.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów izolacyjnych i posiada certyfikację CE. Producent zapewnia zgodność z ogólnymi standardami bezpieczeństwa elektrycznego oraz odporności mechanicznej i środowiskowej. (Szczegółowe numery norm nie zostały podane w dokumentacji produktu – zalecamy weryfikację zgodności z konkretnymi wymaganiami projektu).

Zastosowanie

Uniwersalna obudowa izolacyjna sprawdza się w różnorodnych instalacjach przemysłowych i budynkowych, gdzie wymagana jest podwyższona ochrona przed czynnikami zewnętrznymi. Znajduje zastosowanie m.in. w:

• Przemysłowych układach sterowania i automatyki – ochrona styczników, przekaźników, zasilaczy.
• Rozdzielnicach obiektowych i liniach produkcyjnych – montaż na hali bez konieczności stosowania dodatkowych szaf.
• Systemach sygnalizacji i monitoringu – umieszczenie urządzeń w miejscach narażonych na wilgoć i kurz.
• Automatyce budynkowej – ochrona sterowników i modułów w pomieszczeniach technicznych oraz na zewnątrz (w obrębie budynku).

Wskazówki Montażowe

Montaż obudowy oraz instalację wyposażenia może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub odpowiednimi). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Obudowę montować w pionie za pomocą czterech podłużnych otworów wewnętrznych (śruby Ø4) lub w wierzchołkach poza miejscem na przewody – stosując zestaw mocujący nr ref. 358 02. W przypadku montażu szyny TH35 lub płyty montażowej korzystać z dedykowanych wsporników. Zapewnić przekrój przewodów dobrany do spodziewanego obciążenia prądowego oraz moment dokręcania śrub zgodny z dokumentacją producenta. W celu zachowania II klasy ochronności wymagane jest użycie dołączonych zaślepek ochronnych osłaniających łby śrub mocujących. Pokrywę zamykać przez obrót o 1/4 obrotu płaskim wkrętakiem – upewnić się, że wskazanie na pozycji „1” odpowiada pełnemu zablokowaniu. W razie potrzeby zastosować plombowanie pokrywy.

FAQ

• Czy obudowa jest odporna na uderzenia? Tak, posiada klasę IK08, co oznacza odporność na uderzenia energią 5 J – zabezpiecza wnętrze przed przypadkowymi uszkodzeniami mechanicznymi.
• Czy obudowa nadaje się do montażu na zewnątrz budynku? Stopień ochrony IP66 pozwala na stosowanie w miejscach narażonych na silne strumienie wody i pył, jednak przeznaczona jest głównie do wnętrz przemysłowych. Zalecamy weryfikację warunków środowiskowych – przy długotrwałej ekspozycji na UV konieczne może być dodatkowe zabezpieczenie.
• Czy wewnątrz można zamontować szynę DIN TH35? Tak, obudowa jest przystosowana do montażu wsporników TH35 (lub płyt montażowych) – umożliwia to łatwą instalację standardowej aparatury modułowej o szerokości do 18 mm (w zależności od wymiarów).
