Obudowa izolacyjna przemysłowa IP66, IK08 155x110x74mm | 035017 Legrand

Opis i Kluczowe Cechy

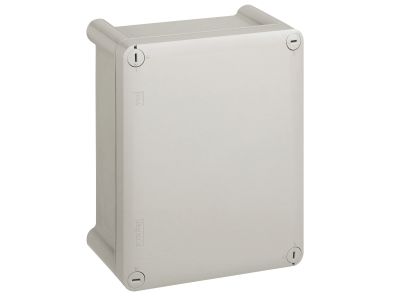

Obudowa izolacyjna przemysłowa o symbolu 035017 zapewnia szczelność na poziomie IP66 oraz odporność mechaniczną IK08. Wykonana z tworzywa sztucznego, przeznaczona do pracy w trudnych warunkach środowiskowych. Wymiary wewnętrzne 155 x 110 x 74 mm umożliwiają zabudowę aparatury modułowej oraz płyt montażowych. Dzięki klasie ochronności II oraz systemowi zaślepek osłaniających śruby mocujące instalacja zachowuje pełną izolację ochronną bez konieczności stosowania przewodu PE.

• Stopień ochrony IP66: całkowita pyłoszczelność i ochrona przed silnymi strumieniami wody – obudowa nadaje się do instalacji zewnętrznych oraz pomieszczeń wilgotnych.
• Odporność na uderzenia IK08: wytrzymuje energię uderzenia 5 J, chroniąc umieszczone wewnątrz urządzenia przed przypadkowymi uszkodzeniami mechanicznymi.
• Klasa ochronności II: podwójna izolacja eliminuje potrzebę podłączania przewodu ochronnego – zwiększa bezpieczeństwo i ułatwia montaż.
• Wymiary wewnętrzne 155x110x74 mm: wystarczająca przestrzeń do zabudowy styczników, przekaźników lub listew zaciskowych; możliwość montażu wspornika TH35 lub płyty montażowej.
• Pokrywa z zamkiem 1/4 obrotu: szybkie otwieranie i zamykanie wkrętakiem z wyraźnym oznaczeniem pozycji 0 i 1; konstrukcja przystosowana do plombowania.

Zgodność z Normami

Obudowa spełnia wymagania dyrektyw niskonapięciowych oraz norm europejskich dotyczących izolacyjności i szczelności. Znak CE potwierdza zgodność z obowiązującymi przepisami. Stopień ochrony IP66 i odporność IK08 są gwarantowane przez producenta. Klasa ochronności II realizowana jest poprzez zastosowanie zaślepek ochronnych na śruby montażowe, dostarczanych w komplecie.

Zastosowanie

Dzięki solidnej konstrukcji i wysokiej szczelności obudowa izolacyjna 035017 sprawdza się w miejscach narażonych na wilgoć, kurz i uderzenia. Idealnie nadaje się do budowy rozdzielnic oraz puszek przyłączeniowych w przemyśle, rolnictwie i infrastrukturze.

• Instalacje zewnętrzne i w pomieszczeniach o podwyższonej wilgotności – np. myjnie, hale produkcyjne, oczyszczalnie.
• Zabudowa aparatury modułowej (wyłączniki, styczniki) na szynie TH35 wewnątrz obudowy z pełną izolacją ochronną.
• Stosowanie jako puszek rozgałęźnych lub przyłączeniowych w sieciach zasilających i sterujących.
• Automatyka budynkowa – ochrona układów sterowania w kotłowniach, wentylatorniach czy przepompowniach.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocuje się w pionie do podłoża za pomocą zestawu mocującego (nr ref. 358 02) lub bezpośrednio przez cztery otwory wewnętrzne. Wewnątrz można zamontować szynę TH35 lub płytę montażową. Przed zamknięciem pokrywy sprawdzić prawidłowe uszczelnienie dławików kablowych. Moment dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta.

FAQ

• Jakie jest maksymalne napięcie robocze obudowy? Obudowa izolacyjna nie ma własnego napięcia znamionowego – pełni funkcję mechaniczną i ochronną. Napięcie zależy od zabudowanej aparatury. Dla zachowania klasy ochronności II należy stosować zaślepki ochronne do śrub mocujących (w zestawie).
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP66 zapewnia pełną szczelność przed pyłem i silnymi strumieniami wody, a odporność IK08 chroni przed uderzeniami. Warunkiem jest zastosowanie odpowiednich dławików kablowych.
• Czy w obudowie można zamontować szynę DIN (TH35)? Tak, obudowa jest przystosowana do montażu wsporników TH35 lub płyt montażowych – umożliwia to wygodną zabudowę aparatury modułowej.
