Obudowa hermetyczna IP66 GT 80-80-40 | 001102139 Eti

Alternatywny kod produktu: GT 80-80-40

Opis i Kluczowe Cechy

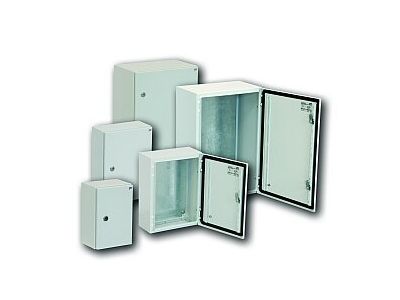

Obudowa hermetyczna IP66 GT 80-80-40 (symbol 001102139) to kompaktowe rozwiązanie o wymiarach 80 x 80 x 40 mm, przeznaczone do montażu w środowiskach narażonych na działanie wilgoci, pyłu i wody. Dzięki wysokiemu stopniowi ochrony IP66 zapewnia skuteczną barierę przed wnikaniem ciał stałych i cieczy, co gwarantuje bezpieczną pracę zainstalowanego osprzętu elektrycznego nawet w warunkach zewnętrznych.

• Stopień ochrony IP66: Pyłoszczelność i pełna odporność na silne strumienie wody – niezawodna ochrona aparatury w instalacjach zewnętrznych, przemyśle spożywczym, oczyszczalniach i innych obiektach o podwyższonej wilgotności.
• Wymiary zewnętrzne 80 x 80 x 40 mm: Kompaktowa obudowa pozwalająca na zabudowę w ciasnych przestrzeniach, np. w puszkach rozgałęźnych lub jako osłona pojedynczych urządzeń.
• Hermetyczna konstrukcja: Szczelne połączenie pokrywy i korpusu uniemożliwia przedostawanie się kurzu oraz wody, co przedłuża żywotność zamontowanych elementów i redukuje koszty konserwacji.
• Uniwersalność montażu: Obudowa przystosowana do samodzielnego wycinania otworów na dławice kablowe, przyciski czy wyświetlacze – elastyczność w projektowaniu własnego systemu zabezpieczeń.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów aparatury elektrycznej (stopień ochrony IP66 zgodnie z IEC/EN 60529). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Obudowa GT 80-80-40 dedykowana jest do ochrony aparatury modułowej, styczników, przekaźników, zasilaczy, układów sterowania oraz sygnalizacji w miejscach wymagających wzmocnionej odporności na czynniki zewnętrzne.

• Instalacje zewnętrzne – ochrona przycisków, przełączników i czujników na elewacjach budynków, w ogrodzeniach czy na masztach.
• Przemysł spożywczy i chemiczny – zabezpieczenie urządzeń w strefach mycia i spłukiwania oraz w środowisku o dużym zapyleniu.
• Automatyka budynkowa – osłona jednostek sterujących, siłowników i modułów komunikacyjnych w garażach podziemnych, kotłowniach i pomieszczeniach technicznych.
• Instalacje wodociągowe i kanalizacyjne – hermetyczna obudowa dla czujników poziomu, przepływu lub ciśnienia w szachtach i na zewnątrz.

Wskazówki Montażowe

Montaż obudowy oraz umieszczenie w niej aparatury elektrycznej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji.

• Obudowę mocuj do podłoża za pomocą przewidzianych otworów montażowych (brak w zestawie – stosuj wkręty/bolce odpowiednie do podłoża).
• Wykonaj otwory na dławice kablowe zgodnie z zalecanymi średnicami, używając odpowiednich narzędzi – zachowaj szczelność poprzez stosowanie uszczelek.
• Przekrój przewodów dobierz do prądu obciążenia urządzeń wewnątrz obudowy. Moment dokręcania połączeń śrubowych stosuj zgodnie z dokumentacją producenta danego osprzętu.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP66 jest odporna na pył i silne strumienie wody – sprawdzi się w warunkach atmosferycznych, pod warunkiem że otwory kablowe zostaną prawidłowo uszczelnione dławicami.
• Jakie wymiary wewnętrzne ma obudowa? Wymiary zewnętrzne wynoszą 80 x 80 x 40 mm. Wymiary wewnętrzne są pomniejszone o grubość ścianek – przed planowaniem rozmieszczenia elementów zalecamy sprawdzenie rzeczywistej przestrzeni na podstawie rysunku technicznego producenta.
• Czy obudowa jest wyposażona w dławice kablowe? Obudowa dostarczana jest bez dławic. Należy je dobrać i zamontować samodzielnie, odpowiednio do średnicy kabla i wymaganego stopnia szczelności.
