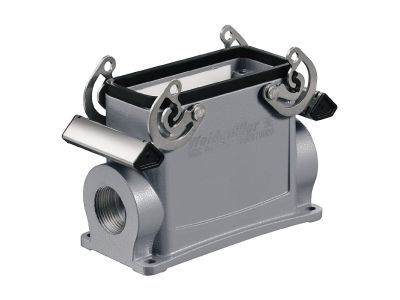

Obudowa HDC 40D SBU 2M32G | 1787110000 Weidmuller

Opis i Kluczowe Cechy

Obudowa HDC 40D SBU 2M32G (symbol 1787110000) to obudowa podstawy z serii HDC przeznaczona do systemów modułowych w trudnych warunkach przemysłowych. Stopień ochrony IP65 zapewnia szczelność przed pyłem i wilgocią, a zatrzask mocujący boczny u dołu (wysoki) ułatwia pewne zamknięcie. Wymiary wlotów kablowych M32 umożliwiają wprowadzenie przewodów o średnicy do 32 mm. Rozmiar instalacji 6 gwarantuje kompatybilność z modułami o tej samej wielkości.

• Stopień ochrony IP65: Odporność na wnikanie pyłu i strugi wody – niezawodna praca w wilgotnym i zapylonym środowisku przemysłowym.
• Wloty kablowe M32 (2 szt.): Możliwość wprowadzenia przewodów o średnicy do 32 mm, co pozwala na elastyczne prowadzenie grubych kabli i przewodów siłowych.
• Zatrzask mocujący boczny (wysoki): Pewne domykanie obudowy bez użycia narzędzi – skraca czas montażu i serwisu.
• Rozmiar instalacji 6: Standardowy wymiar w systemie HDC zapewniający kompatybilność z szeroką gamą wkładek, modułów i pokryw.
• Obudowa podstawy (SBU): Element bazowy umożliwiający dalszą rozbudowę układu połączeniowego zgodnie z potrzebami aplikacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP65 potwierdza spełnienie wymogów normy IEC 60529. Obudowa dedykowana jest do stosowania w instalacjach niskiego napięcia i przemysłowych systemach sterowania.

Zastosowanie

Obudowa HDC 40D SBU 2M32G sprawdza się wszędzie tam, gdzie wymagana jest solidna, szczelna obudowa podstawy do rozbudowy modułowej. Idealna do pracy w trudnych warunkach – w halach produkcyjnych, na zewnątrz budynków oraz w instalacjach narażonych na wilgoć i zapylenie.

• W systemach dystrybucji energii i sterowania w przemyśle maszynowym.
• Jako obudowa podstawy dla modułów przyłączeniowych w szafach sterowniczych.
• W instalacjach automatyki budynkowej i przemysłowej wymagających szczelności IP65.
• Do łączenia ciężkich kabli siłowych i sygnałowych w aplikacjach zewnętrznych.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Obudowę mocuje się do podłoża lub szyny za pomocą odpowiednich elementów (nie są dostarczane). Przed zamknięciem należy sprawdzić poprawność ułożenia kabli w dławicach M32 i dokręcić je z momentem zgodnym z dokumentacją producenta dławicy. Przekrój przewodów oraz dobór wkładek modułowych należy dostosować do prądu obciążenia zgodnie z projektem instalacji.

FAQ

• Jaki stopień ochrony ma obudowa HDC 40D SBU 2M32G? Obudowa posiada stopień ochrony IP65, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed strugami wody (np. podczas mycia ciśnieniowego w przemyśle).
• Ile i jakiego typu wlotów kablowych posiada obudowa? Obudowa wyposażona jest w dwa wloty kablowe o gwincie M32, umożliwiające wprowadzenie przewodów o maksymalnej średnicy 32 mm każdy.
• Czy obudowa może być stosowana na zewnątrz budynków? Dzięki stopniowi IP65 tak, pod warunkiem zastosowania odpowiednich dławic kablowych i zachowania szczelności. Obudowa jest odporna na deszcz i zapylenie, ale nie na długotrwałe zanurzenie.
