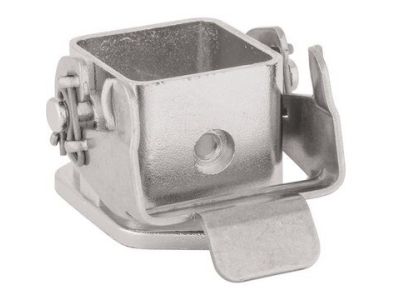

Obudowa gniazda pulpitowa prosta EPIC ULTRA H-A 3AG | 10423200 Lapp Kabel

Opis i Kluczowe Cechy

Obudowa gniazda pulpitowa EPIC ULTRA H-A 3AG (symbol 10423200) to kompaktowe rozwiązanie przeznaczone do ochrony wkładek stykowych przed wpływami środowiska. Wykonana ze stopu cynku z powłoką niklowaną, charakteryzuje się wysoką odpornością chemiczną i mechaniczną. Stopień ochrony IP65 po zamontowaniu gwarantuje szczelność przed pyłem i strumieniem wody. Obudowa dedykowana do stosowania na zewnątrz oraz w środowiskach wymagających kompatybilności elektromagnetycznej (EMC).

• Rozmiar konstrukcyjny 3A: Kompaktowa budowa umożliwia montaż w ograniczonej przestrzeni, zachowując pełną funkcjonalność.
• Stop cynku niklowany: Zapewnia odporność na korozję i wysokie obciążenia mechaniczne, co przedłuża żywotność obudowy.
• Ekranowanie EMC: Zapewnia kompatybilność elektromagnetyczną, chroniąc wrażliwe urządzenia przed zakłóceniami.
• Stopień ochrony IP65: Ochrona przed pyłem i strumieniem wody – idealna do zastosowań zewnętrznych.
• Łatwy montaż w wąskich przestrzeniach: Strzałka na powierzchni ułatwia pozycjonowanie i montaż w trudno dostępnych miejscach.

Zgodność z Normami

Obudowa spełnia wymagania normy IP65 po zamontowaniu, co potwierdza jej szczelność w trudnych warunkach środowiskowych. Produkt posiada certyfikat UL zgodny z danymi technicznymi, co umożliwia stosowanie na rynku północnoamerykańskim. Jakość obudowy została potwierdzona przez VDE, a klasa ochrony jest klasyfikowana zgodnie z normami NEMA 250 i testowana zgodnie z UL50E.

Zastosowanie

Obudowa gniazda pulpitowa EPIC ULTRA H-A 3AG znajduje zastosowanie w instalacjach wymagających wysokiej odporności na warunki środowiskowe oraz kompatybilności elektromagnetycznej.

• Ochrona wkładek stykowych w środowiskach zewnętrznych, takich jak maszyny budowlane, urządzenia ogrodowe czy instalacje przemysłowe na otwartych przestrzeniach.
• Zastosowanie w środowiskach o wysokim zagrożeniu chemicznym, np. w zakładach chemicznych, oczyszczalniach ścieków lub rolnictwie.
• Montaż w miejscach wymagających kompatybilności elektromagnetycznej (EMC), np. w szafach sterowniczych, maszynach przemysłowych i urządzeniach medycznych.
• Wprowadzanie kabli do obudów lub rozdzielnic w trudno dostępnych miejscach, dzięki kompaktowym wymiarom i ułatwionemu montażowi.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Obudowa wyposażona jest w otwartą podstawę do wprowadzania kabla – kabel wprowadzić przed zamknięciem obudowy. Klamra ze stali nierdzewnej służy do blokady, którą należy dokręcić z odpowiednim momentem, aby zapewnić szczelność IP65. Strzałka na powierzchni obudowy ułatwia pozycjonowanie w wąskich przestrzeniach. Po montażu należy sprawdzić szczelność i stabilność mechaniczną.

FAQ

• Czy obudowa jest odporna na promieniowanie UV? Dane produktu nie określają odporności na promieniowanie UV. Zaleca się stosowanie w miejscach osłoniętych przed bezpośrednim działaniem promieni słonecznych.
• Jaki jest maksymalny przekrój kabla, który można wprowadzić do obudowy? Liczba wejść kablowych wynosi 1, ale dokładny zakres średnic kabli nie został podany w danych produktu – należy sprawdzić w dokumentacji technicznej.
• Czy obudowa jest kompatybilna z innymi wkładkami złącza EPIC®? Tak, obudowa jest przeznaczona do użycia z wieloma prostokątnymi wkładami złącza EPIC®, co zwiększa jej uniwersalność.
