Obudowa gniazda pulpitowa EPIC H-A 16 AG-LB | 10462000 Lapp Kabel

Opis i Kluczowe Cechy

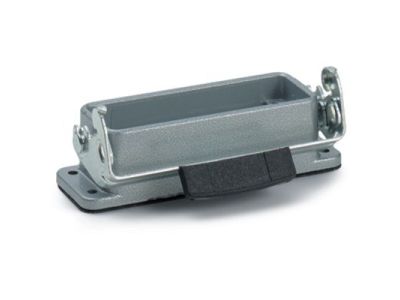

Obudowa gniazda pulpitowa EPIC H-A 16 AG-LB (nr kat. 10462000) to kompaktowe rozwiązanie do montażu panelowego, przeznaczone do zastosowań wymagających wysokiej szczelności i trwałości. Wykonana z aluminium powlekanego proszkowo, wyposażona w pojedynczą klamrę oraz jedno wejście kablowe, zapewnia stopień ochrony IP65 po prawidłowym zamontowaniu i jest przystosowana do rozmiaru konstrukcyjnego 16A.

• Rozmiar konstrukcyjny 16A: Przystosowana do prądów znamionowych do 16 A, co gwarantuje bezpieczne łączenie przy typowych obciążeniach przemysłowych bez ryzyka przegrzania styków.
• Stopień ochrony IP65: Pyłoszczelna i odporna na strumienie wody – idealna do pracy w trudnych warunkach w halach produkcyjnych, laboratoriach i na zewnątrz.
• Materiał – aluminium powlekane proszkowo: Lekka, wytrzymała mechanicznie i odporna na korozję obudowa, która zachowuje estetyczny wygląd przez długi czas.
• Standardowy wzór połączenia wtykowego: Kompatybilna z powszechnie stosowanymi wtykami serii H-A, co ułatwia integrację z istniejącą infrastrukturą.
• Pojedyncza klamra i jedno wejście kablowe: Uproszczony montaż i prowadzenie przewodów, oszczędność miejsca w pulpicie oraz szybki dostęp do wnętrza obudowy.

Zgodność z Normami

Brak konkretnych norm w dostarczonych danych. Produkt spełnia ogólne wymogi norm europejskich oraz posiada certyfikat CE. Stopień ochrony IP65 zapewnia zgodność z klasyfikacją szczelności według norm IEC/EN 60529.

Zastosowanie

Obudowa gniazda EPIC H-A 16 AG-LB przeznaczona jest do montażu panelowego w aplikacjach wymagających wytrzymałego i szczelnego połączenia. Sprawdza się w następujących obszarach:

• Laboratoria elektroniczne – bezpieczne łączenie urządzeń pomiarowych i testowych przy dużej liczbie styków.
• Budowa maszyn i aparatury przemysłowej – niezawodne połączenia w środowisku o podwyższonej wilgotności i zapyleniu.
• Systemy sterowania – panelowy montaż ułatwia integrację z szafami i pulpitami sterowniczymi.
• Automatyka budynkowa – wszędzie tam, gdzie wymagana jest pyło- i wodoszczelność gniazda wtykowego.

Wskazówki Montażowe

Montaż obudowy gniazda powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Obudowę mocuje się w wycięciu montażowym panelu (montaż panelowy, nie na szynie TH35). Przekrój przewodów należy dobrać do spodziewanego prądu (do 16 A). Zaciski dokręcaj momentem zgodnym z dokumentacją producenta. Po zamontowaniu upewnij się, że uszczelka jest prawidłowo osadzona, aby zachować stopień ochrony IP65.

FAQ

• Czy obudowa ma podświetlenie? Nie, obudowa gniazda EPIC H-A 16 AG-LB nie jest wyposażona w podświetlenie. Służy wyłącznie jako obudowa gniazda wtykowego.
• Jaki stopień ochrony IP osiąga obudowa po zamontowaniu? Po prawidłowym montażu z zastosowaniem uszczelki obudowa zapewnia stopień ochrony IP65 – pyłoszczelność i ochronę przed strugami wody.
• Czy obudowa jest kompatybilna ze standardowymi wtykami serii H-A? Tak, wzór połączenia wtykowego jest standardowy, co oznacza kompatybilność z większością wtyków serii H-A o rozmiarze 16A.
