Obudowa gniazda H-B 24 SGR M25 | 19104000 Lapp Kabel

Opis i Kluczowe Cechy

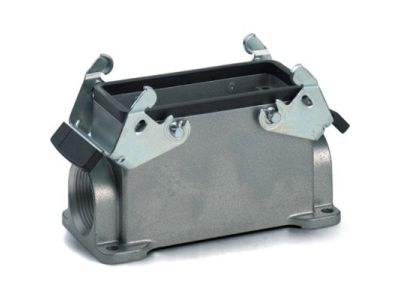

Obudowa gniazda H-B 24 SGR M25 (symbol 19104000) to cokołowa obudowa gniazda zaprojektowana do montażu w układzie 24B. Wykonana z aluminium powleczonego proszkowo, zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne. Stopień ochrony IP65 po zamontowaniu gwarantuje szczelność przed pyłem i strumieniem wody. Jedno wejście kablowe M25 z zalewanymi króćcami pośredniczącymi ułatwia montaż dławika i uszczelnienie przewodu.

• Obudowa cokołowa 24B: Uniwersalny rozmiar konstrukcyjny kompatybilny z większością gniazd i aparatury modułowej.
• Materiał aluminiowy powlekany proszkowo: Wysoka wytrzymałość mechaniczna i odporność na czynniki zewnętrzne – idealna do zastosowań przemysłowych i zewnętrznych.
• Stopień ochrony IP65: Całkowita ochrona przed pyłem i wodoszczelność przy skierowanym strumieniu wody – bezpieczeństwo nawet w trudnych warunkach.
• 1 wejście kablowe M25: Standardowe rozwiązanie ułatwiające wprowadzenie i uszczelnienie przewodu zasilającego.
• Klamra podwójna i 4 punkty mocowania: Stabilne i pewne mocowanie obudowy, zapobiegające luzowaniu się podczas eksploatacji.

Zgodność z Normami

Obudowa spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowana zgodnie z normami dotyczącymi stopni ochrony IP oraz bezpieczeństwa instalacji elektrycznych w środowiskach przemysłowych.

Zastosowanie

Obudowa gniazda H-B 24 SGR M25 znajduje zastosowanie w instalacjach wymagających wysokiego stopnia ochrony i trwałości.

• Instalacje przemysłowe i produkcyjne – zasilanie maszyn i urządzeń w trudnych warunkach.
• Estrowa produkcja – zasilanie sprzętu nagłośnieniowego, oświetleniowego i scenicznego.
• Przemysł tworzyw sztucznych – instalacje wymagające odporności na wilgoć i pył.
• Obudowy zewnętrzne – instalacje w miejscach narażonych na działanie czynników atmosferycznych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Obudowę należy zamocować 4 śrubami, zapewniając stabilne i równe położenie. Wprowadzając kabel przez wejście M25, należy zastosować odpowiedni dławik uszczelniający, dopasowany do średnicy przewodu. Zalewane króćce pośredniczące ułatwiają montaż dławika i gwarantują szczelność połączenia. Po zamontowaniu sprawdzić szczelność IP65 przez nałożenie strumienia wody.

FAQ

• Czy obudowa może być stosowana na zewnątrz? Tak, stopień ochrony IP65 pozwala na stosowanie obudowy w warunkach zewnętrznych, narażonych na deszcz, pył i kurz.
• Jaki jest zakres średnic kabla, który można wprowadzić przez wejście M25? Standardowe wejście M25 jest przeznaczone dla kabli o średnicy do 14 mm. Dokładny zakres zależy od wybranego dławika uszczelniającego.
• Czy obudowa posiada certyfikaty odporności ogniowej? W dostępnych danych nie podano informacji o certyfikatach odporności ogniowej. Zaleca się sprawdzenie odpowiedniej dokumentacji technicznej.
