Obudowa FW pusta IP44/II 1100x550x160, Univers | FWB72D Hager

Opis i Kluczowe Cechy

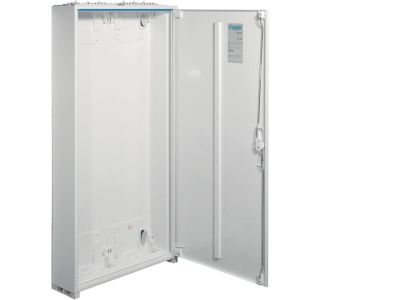

Obudowa FW pusta od Univers (symbol FWB72D) to wolnostojąca lub wisząca szafa rozdzielcza o wymiarach 1100 × 550 × 160 mm, przeznaczona do zabudowy aparaturą modułową i przemysłową. Dzięki stopniowi ochrony IP44 oraz klasie ochronności II zapewnia bezpieczną pracę w pomieszczeniach o podwyższonej wilgotności, bez konieczności stosowania przewodu ochronnego. Pusta konstrukcja pozwala na dowolną konfigurację osprzętu – od wyłączników nadprądowych po sofstarty i przetwornice częstotliwości.

• Stopień ochrony IP44: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy ≥1 mm oraz bryzgami wody – możliwość montażu w wilgotnych pomieszczeniach, takich jak hale przemysłowe czy piwnice.
• Klasa izolacji II (symbol II): Podwójna lub wzmocniona izolacja eliminuje potrzebę uziemiania obudowy, podnosząc bezpieczeństwo instalacji i upraszczając okablowanie.
• Wymiary 1100 × 550 × 160 mm: Pojemna przestrzeń umożliwia zabudowę dużej liczby aparatów modułowych, styczników, przekaźników oraz większych urządzeń, takich jak softstarty i falowniki.
• Obudowa pusta (niewyposażona): Pełna elastyczność w doborze akcesoriów montażowych – szyn TH35, osłon, dławic – w zależności od potrzeb konkretnej instalacji.
• Konstrukcja Univers: Solidne wykonanie z tworzywa sztucznego odpornego na warunki środowiskowe, kompatybilne z typowym osprzętem elektroinstalacyjnym.

Zgodność z Normami

Obudowa FWB72D została zaprojektowana zgodnie z wymogami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Deklarowany stopień ochrony IP44 oraz klasa ochronności II są potwierdzone w dokumentacji producenta. Produkt spełnia standardy bezpieczeństwa obowiązujące dla szaf rozdzielczych stosowanych w sieciach niskiego napięcia.

Zastosowanie

Uniwersalna obudowa pusta FW znajduje zastosowanie wszędzie tam, gdzie wymagana jest estetyczna i bezpieczna zabudowa aparatury elektrycznej w systemach rozdziału mocy, sterowania i automatyki budynkowej.

• Rozdział obwodów odbiorczych w instalacjach przemysłowych i komercyjnych – montaż wyłączników nadprądowych, różnicowoprądowych i zabezpieczeń przepięciowych.
• Sterowanie silnikami i urządzeniami – umieszczenie styczników, przekaźników, softstartów lub falowników w jednej, szczelnej szafie.
• Automatyka budynkowa – integracja modułów sterujących (PLC, przekaźniki bistabilne, zasilacze) w rozdzielnicach piętrowych lub warsztatowych.
• Instalacje w warunkach podwyższonej wilgotności (pralnie, myjnie, hale produkcyjne) dzięki stopniowi ochrony IP44 i klasie II.

Wskazówki Montażowe

Montaż obudowy oraz instalacja osprzętu wewnętrznego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Obudowę mocuje się do podłoża za pomocą uchwytów kotwiących (nie dołączone) – sprawdź zalecany moment dokręcania w dokumentacji producenta. Do montażu aparatów modułowych stosuj szyny TH35. Przekrój przewodów doprowadzających dobierz zgodnie z obciążalnością prądową i wymaganiami ochrony przeciwporażeniowej. Po zakończeniu prac upewnij się, że wszystkie otwory są zaślepione, a pokrywa prawidłowo zamknięta, aby utrzymać IP44.

FAQ

• Czy obudowa FWB72D może być używana na zewnątrz budynków? Stopień ochrony IP44 chroni przed bryzgami wody, ale nie przed długotrwałym działaniem deszczu ani bezpośrednim strumieniem. Obudowa nadaje się do montażu w pomieszczeniach wilgotnych, zadaszonych wiatach i halach, ale nie jest przeznaczona do instalacji bezpośrednio na zewnątrz bez dodatkowego zadaszenia.

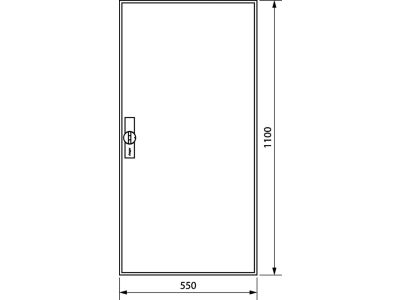

• Jakie są dokładne wymiary zewnętrzne obudowy? Producent podaje wymiary 1100 × 550 × 160 mm (wysokość × szerokość × głębokość). Przed zakupem sprawdź, czy pasuje do przewidzianej wnęki lub miejsca montażu.
• Czy obudowa jest wyposażona w szynę TH35 i akcesoria montażowe? Nie, obudowa jest dostarczana jako pusta – wewnątrz nie ma szyn, osłon ani listew zaciskowych. Wszelkie elementy montażowe należy zamówić osobno, dostosowując je do ilości i rodzaju instalowanej aparatury.
