Obudowa elektroniki CH20M BUS-PROFIL TS 35X15/250 | 1248180000 Weidmuller

Opis i Kluczowe Cechy

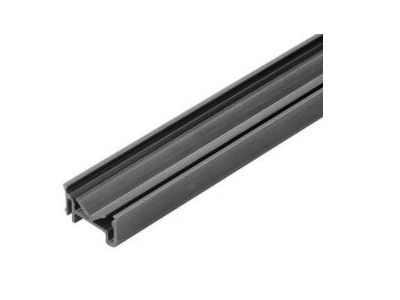

Profil montażowy CH20M BUS (symbol 1248180000) to element systemu obudów elektronicznych CH20M, przeznaczony do tworzenia szyn zbiorczych i stabilnej konstrukcji nośnej w rozdzielnicach oraz szafach sterowniczych. Dzięki wymiarom TS 35x15/250 (długość 250 mm, szerokość montażowa 35 mm, wysokość 15 mm) umożliwia szybki i powtarzalny montaż modułów na szynie DIN. Solidna budowa zapewnia trwałe podparcie dla aparatury modułowej.

• Wymiary TS 35x15/250: Profil o długości 250 mm i szerokości 35 mm (standard DIN) – idealnie dopasowany do szyn TH35, ułatwia organizację przewodów i modułów w ograniczonej przestrzeni rozdzielnicy.
• Kompatybilność z systemem CH20M: Gotowy element do budowy rozgałęźników, listew zaciskowych i szyn zasilających w ramach rodziny obudów CH20M – upraszcza projektowanie i rozbudowę instalacji.
• Wysokość 15 mm: Niski profil nie blokuje dostępu do pozostałych elementów na szynie DIN, zachowując przejrzysty układ wnętrza szafy sterowniczej.
• Oznaczenie BUS-PROFIL: Profil dedykowany do zastosowań magistrali (BUS) – wspiera szybką wymianę danych w systemach automatyki budynkowej i przemysłowej.

Zgodność z Normami

Profil CH20M BUS został zaprojektowany zgodnie z ogólnymi wymogami europejskich norm bezpieczeństwa oraz standardami DIN dotyczącymi szyn montażowych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Należy stosować wyłącznie w systemach i obudowach dopuszczonych przez producenta.

Zastosowanie

Profil montażowy CH20M BUS znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne i uporządkowane prowadzenie szyn sygnałowych lub zasilających w rozdzielnicach i pulpitach sterowniczych.

• Budowa rozgałęźników i szyn zbiorczych w obudowach CH20M – do dystrybucji zasilania między modułami elektronicznymi.
• Montaż w szafach sterowniczych i rozdzielnicach – jako element nośny dla modułów komunikacyjnych (BUS) w automatyce budynkowej.
• Organizacja okablowania i separatorów w systemach sterowania – poprawia czytelność i ułatwia serwisowanie instalacji.
• Rozbudowa istniejących rozdzielnic o dodatkowe tory sygnałowe bez konieczności wymiany całej konstrukcji wsporczej.

Wskazówki Montażowe

Montaż profilu CH20M BUS powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy pod napięciem. Przed rozpoczęciem czynności montażowych bezwzględnie odłącz napięcie zasilające. Profil montuje się na szynie TH35/DIN (35 mm) zgodnie z dokumentacją techniczną systemu CH20M. Momenty dokręcania śrub oraz przekroje przewodów dobieraj według zaleceń producenta, aby zapewnić stabilność mechaniczną i niezawodność połączeń.

FAQ

• Czy profil CH20M BUS można stosować samodzielnie, bez obudowy? Profil jest przeznaczony do użytku w ramach systemu obudów CH20M. Jego montaż poza dedykowaną konstrukcją może nie zapewnić odpowiedniej ochrony mechanicznej i elektrycznej – należy stosować zgodnie z przeznaczeniem producenta.
• Jakie są maksymalne obciążenia mechaniczne profilu? Producent nie podał konkretnych wartości obciążenia. W praktyce profil TS 35x15/250 służy przede wszystkim do prowadzenia przewodów i lekkich modułów – przy montażu cięższych elementów wymagana jest indywidualna ocena konstrukcji nośnej.
• Czy profil jest wykonany z metalu? W danych produktu nie określono materiału. W tego typu akcesoriach najczęściej stosuje się stal ocynowaną lub aluminium – zalecamy zapoznanie się z pełną kartą katalogową producenta w celu uzyskania informacji o materiale.
