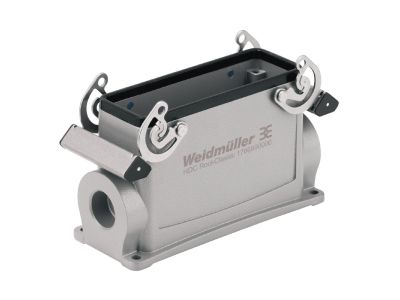

Obudowa do złącz przemysłowych HDC 64D SBU 1M25G | 1904340000 Weidmuller

Opis i Kluczowe Cechy

Obudowa do złącz przemysłowych HDC 64D SBU 1M25G (symbol 1904340000) to element systemu złącz ciężkich przeznaczony do bezpiecznego prowadzenia połączeń wielobiegunowych w instalacjach przemysłowych. Konstrukcja SBU umożliwia montaż natynkowy lub w panelach, a gwint M25 zapewnia kompatybilność z dławikami kablowymi. Obudowa współpracuje z wkładkami stykowymi o 64 biegunach.

• Liczba styków: 64: Pozwala na realizację złożonych obwodów sygnałowych i zasilających w jednej obudowie, ograniczając liczbę złącz i czas instalacji.
• Gwint przyłącza kablowego: M25: Umożliwia standardowe wprowadzenie przewodu przy użyciu dławików M25, co upraszcza montaż i zapewnia szczelność połączenia.
• Wersja SBU (Surface Mount Base Upper): Konstrukcja przystosowana do montażu na płaszczyźnie szafy lub płyty montażowej, oszczędza miejsce i ułatwia dostęp do wkładek stykowych.
• Seria HDC 64D: Zgodna z systemem złącz przemysłowych HDC 64D, co gwarantuje kompatybilność mechaniczną i elektryczną z dostępnymi wkładkami i osłonami.
• Symbol katalogowy 1904340000: Umożliwia jednoznaczną identyfikację produktu w systemie zamówień i dokumentacji technicznej.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach przemysłowych zgodnie z obowiązującymi normami europejskimi. Posiada oznaczenie CE.

Zastosowanie

Obudowa HDC 64D SBU 1M25G znajduje zastosowanie w rozdzielniach, szafach sterowniczych i na maszynach, gdzie wymagane jest niezawodne połączenie wielobiegunowe w warunkach przemysłowych.

• Sterowanie i sygnalizacja w liniach produkcyjnych – połączenie wielu czujników i siłowników w jednym złączu.
• Rozdział sygnałów sterujących z systemów PLC do elementów wykonawczych.
• Zasilanie i komunikacja w modułowych stacjach pomiarowych i automatyce budynkowej.
• Podłączenie urządzeń polowych (zawory, przetworniki) w instalacjach procesowych.

Wskazówki Montażowe

Montaż obudowy oraz wszystkich elementów systemu HDC może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Obudowę mocuj na szynie lub płycie montażowej zgodnie z instrukcją producenta. Przykręć dławik kablowy M25 z odpowiednim momentem (patrz dokumentacja techniczna). Przekroje przewodów dobierz do obciążenia prądowego zastosowanych wkładek stykowych. Pamiętaj o stosowaniu osłon i zacisków odciążających.

FAQ

• Czy obudowa ma wbudowane styki? Nie. Obudowa jest pustym elementem mechanicznym przeznaczonym do montażu wkładek stykowych (sprzedawanych osobno). Należy dobrać wkładki odpowiednie do liczby biegunów i parametrów prądowo-napięciowych.
• Jaki gwint posiada otwór na dławik? Gwint M25, standardowy dla dławików kablowych tej wielkości. Zaleca się stosowanie dławnic o tym samym gwincie i stopniu ochrony dopasowanym do warunków otoczenia.
• Czy obudowa nadaje się do montażu na zewnątrz? Wymagany stopień ochrony IP zależy od użytych dławików, uszczelek i pokrywy. Producent nie podaje konkretnego IP dla tej obudowy – w przypadku pracy w trudnych warunkach należy zastosować dodatkowe uszczelnienia i zabezpieczenia.
