Obudowa do złącz przemysłowych HDC 06B TSLU 1PG13G | 1670530000 Weidmuller

Opis i Kluczowe Cechy

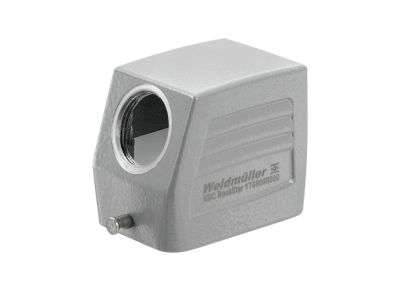

Obudowa do złącz przemysłowych HDC 06B TSLU 1PG13G o numerze katalogowym 1670530000 to zaawansowane rozwiązanie od renomowanego producenta Weidmuller, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Konstrukcja typu TSLU (Top Side Locking Upper) charakteryzuje się bocznym wylotem kabla, co pozwala na optymalne zarządzanie przestrzenią w szafach sterowniczych i maszynach, gdzie miejsce na okablowanie jest ograniczone. Wykonana z wysokiej jakości odlewu ciśnieniowego aluminium, obudowa wykazuje wyjątkową odporność na uszkodzenia mechaniczne oraz korozję, co gwarantuje długowieczność instalacji.

• Rozmiar 3: Standardowa wielkość konstrukcyjna 06B zapewnia pełną kompatybilność z szeroką gamą wkładów złączowych Weidmuller RockStar.
• Stopień ochrony IP65: Precyzyjne spasowanie elementów oraz zastosowanie odpowiednich uszczelek gwarantuje pyłoszczelność oraz ochronę przed strumieniami wody z dowolnego kierunku.
• Gwint PG13,5: Standardowy otwór pod dławnicę kablową umożliwia pewne i szczelne wprowadzenie przewodu, minimalizując ryzyko wyrwania kabla.
• Powłoka proszkowa: Wykończenie w kolorze szarym (RAL 7037) nie tylko estetycznie wygląda, ale stanowi dodatkową barierę ochronną przed czynnikami chemicznymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa systemów automatyki. Obudowa spełnia wymagania normy DIN EN 61984 dotyczącą złączy wtykowych, co potwierdza jej parametry elektryczne i mechaniczne. Dodatkowo, materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych dla środowiska. Wysoka odporność na wibracje i wstrząsy sprawia, że komponent ten idealnie wpisuje się w standardy wymagane w przemyśle ciężkim i kolejnictwie.

Zastosowanie

Obudowa HDC 06B TSLU 1PG13G znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie wielostykowe w trudnych warunkach eksploatacyjnych. Jest to idealny wybór dla inżynierów budowy maszyn, integratorów systemów automatyki oraz działów utrzymania ruchu. Doskonale sprawdza się w systemach sterowania liniami produkcyjnymi, w budowie pojazdów szynowych oraz w energetyce odnawialnej. Dzięki bocznej orientacji wylotu kabla, obudowa ta jest szczególnie polecana do aplikacji, w których przewody muszą być prowadzone równolegle do powierzchni montażowej.

Wskazówki Montażowe

Podczas instalacji obudowy Weidmuller 1670530000 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Dobór dławnicy: Należy zastosować dławnicę o gwincie PG13,5, która zapewni odpowiedni stopień ochrony IP. Zaleca się stosowanie dławnic mosiężnych lub z tworzywa sztucznego o wysokiej wytrzymałości.
• System ryglowania: Przed uruchomieniem urządzenia należy upewnić się, że klamra wzdłużna (locking lever) na podstawie obudowy jest całkowicie zamknięta, co gwarantuje szczelność i stabilność połączenia.
• Prowadzenie kabla: Promień gięcia przewodu wychodzącego z bocznego wylotu powinien być zgodny z zaleceniami producenta kabla, aby uniknąć naprężeń na stykach wewnątrz wkładu.
• Czyszczenie: Powierzchnie stykowe uszczelek powinny być wolne od zabrudzeń i smarów przed montażem, aby zachować deklarowaną klasę szczelności.

FAQ

1. Czy obudowa zawiera wkład złączowy w zestawie?
Nie, obudowa HDC 06B TSLU 1PG13G jest sprzedawana jako oddzielny komponent. Wkłady męskie i żeńskie należy dobrać oddzielnie w zależności od wymaganej liczby pinów i prądu znamionowego.

2. Jaki jest zakres temperatur pracy dla tej obudowy?
Obudowy serii RockStar od Weidmuller są przystosowane do pracy w szerokim zakresie temperatur, zazwyczaj od -40°C do +125°C, co pozwala na ich stosowanie w ekstremalnych warunkach przemysłowych.

3. Czy do tej obudowy można zastosować dławnicę metryczną?
Otwór w tej konkretnej wersji posiada gwint PG13,5. Aby zastosować dławnicę metryczną (np. M20), konieczne jest użycie odpowiedniego adaptera redukcyjnego z PG na gwint metryczny.
