Obudowa do nabudowania dla PKZM01, CI-PKZ01-PVT | 281406 Eaton

Opis i Kluczowe Cechy

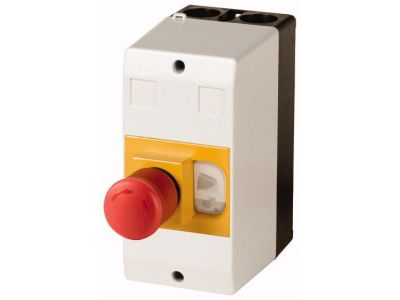

Obudowa do nabudowania CI-PKZ01-PVT marki EATON to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu wyłączników silnikowych serii PKZM01. Wykonana z wysokiej jakości materiału izolacyjnego, zapewnia doskonałą ochronę aparatury modułowej przed czynnikami zewnętrznymi. Kluczowym elementem konstrukcji jest zintegrowany przycisk wyłączenia awaryjnego o działaniu bez samopowrotu (ryglowany), co znacząco podnosi standardy bezpieczeństwa w miejscu pracy. Stopień ochrony IP65 gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, co pozwala na eksploatację urządzenia w trudnych warunkach przemysłowych. Wewnątrz obudowy znajduje się fabrycznie zintegrowany zacisk do przyłącza przewodu ochronnego PE(N), co ułatwia proces oprzewodowania i zapewnia ciągłość ochrony przeciwporażeniowej.

• Wysoki stopień ochrony: IP65 zapewnia niezawodność w zapylonych i wilgotnych halach produkcyjnych.
• Bezpieczeństwo: Czerwony przycisk awaryjny typu grzybek bez samopowrotu umożliwia natychmiastowe odcięcie zasilania w sytuacjach krytycznych.
• Przepusty kablowe: Na górze i na dole obudowy wytłoczono po dwa otwory pod dławnice M25, co pozwala na elastyczne doprowadzenie przewodów o odpowiednim przekroju.
• Kompatybilność: Produkt zaprojektowany ściśle pod wymiary i specyfikację wyłączników PKZM01.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Obudowa spełnia wymagania dotyczące aparatury niskonapięciowej, co potwierdza certyfikacja producenta EATON. Zastosowane materiały izolacyjne są odporne na starzenie oraz posiadają odpowiednią klasę palności, co jest kluczowe dla zachowania integralności instalacji elektrycznej w przypadku wystąpienia awarii lub przeciążenia.

Zastosowanie

Obudowa CI-PKZ01-PVT znajduje szerokie zastosowanie w przemyśle oraz rzemiośle, wszędzie tam, gdzie wymagane jest lokalne sterowanie i zabezpieczenie napędów elektrycznych. Jest idealnym rozwiązaniem dla maszyn pracujących pojedynczo, wentylatorów, pomp oraz przenośników taśmowych. Dzięki zintegrowanemu przyciskowi awaryjnemu, obudowa ta pełni funkcję punktu bezpieczeństwa bezpośrednio przy stanowisku pracy operatora, eliminując konieczność montażu dodatkowych kaset sterowniczych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony na płaskiej powierzchni pionowej, aby zapewnić optymalne uszczelnienie. Podczas instalacji należy wykorzystać wytłoczone otwory M25, stosując odpowiednie dławnice kablowe o stopniu ochrony nie niższym niż IP65, aby zachować szczelność całego zestawu. Przewody ochronne PE lub PEN należy podłączyć do dedykowanego zacisku wewnątrz obudowy, dbając o odpowiedni moment dokręcania śrub zaciskowych, co zapobiega luzowaniu się styków pod wpływem drgań maszynowych. Przed zamknięciem obudowy należy upewnić się, że uszczelka obwodowa jest prawidłowo ułożona.

FAQ

• Czy obudowa zawiera wyłącznik PKZM01 w zestawie? Nie, obudowa CI-PKZ01-PVT jest sprzedawana jako osobne akcesorium. Wyłącznik silnikowy należy dokupić oddzielnie.
• Jak odblokować przycisk wyłączenia awaryjnego? Przycisk działa bez samopowrotu, co oznacza, że po wciśnięciu pozostaje w pozycji dolnej. Odblokowanie następuje poprzez obrót grzybka lub pociągnięcie (zależnie od mechanizmu ryglowania).
• Jakie dławnice pasują do tej obudowy? Obudowa posiada wytłoczenia pod standardowe dławnice metryczne M25, które zapewniają optymalne uszczelnienie dla typowych kabli zasilających silniki.
