Obudowa do nabudowania dla PKZM01, CI-PKZ01-PVS | 281407 Eaton

Alternatywny kod produktu: CI-PKZ01-PVS

Opis i Kluczowe Cechy

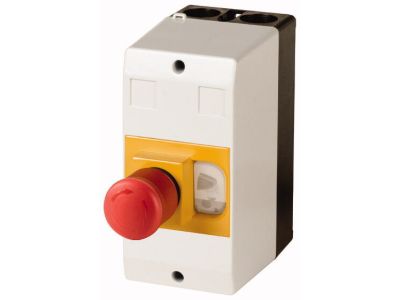

Obudowa do nabudowania CI-PKZ01-PVS (symbol 281407) przeznaczona dla wyłącznika silnikowego PKZM01. Izolacyjna konstrukcja w stopniu ochrony IP65 umożliwia bezpieczną pracę w środowiskach o podwyższonej wilgotności i zapyleniu. Wyposażona w zintegrowany zacisk przyłącza PE(N), przycisk wyłączenia awaryjnego oraz odblokowanie kluczykowe – elementy kluczowe dla bezpieczeństwa personelu i ochrony instalacji.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – obudowa nadaje się do montażu w trudnych warunkach przemysłowych i na zewnątrz bez ryzyka uszkodzenia aparatu.
• Zintegrowany zacisk PE(N): Ułatwia szybkie i pewne podłączenie przewodu ochronnego lub neutralnego, skracając czas montażu i zwiększając bezpieczeństwo instalacji.
• Przycisk wyłączenia awaryjnego: Umożliwia natychmiastowe odcięcie zasilania w sytuacji zagrożenia – zgodnie z wymogami bezpieczeństwa maszyn.
• Odblokowanie kluczykowe: Zapobiega przypadkowemu lub nieupoważnionemu załączeniu urządzenia po zdarzeniu awaryjnym – wymaga fizycznego klucza do ponownego uzbrojenia.
• Wprowadzenia kablowe M25 (2 szt. góra + 2 szt. dół): Elastyczne prowadzenie kabli z obu stron ułatwia rozprowadzenie instalacji i dostosowanie do istniejącej infrastruktury.

Zgodność z Normami

Obudowa CI-PKZ01-PVS została zaprojektowana zgodnie z wymogami obowiązujących norm europejskich i posiada certyfikację CE. Jako element systemu PKZM01 zapewnia kompatybilność z wyłącznikami silnikowymi tej serii przy zachowaniu deklarowanych parametrów ochronnych.

Zastosowanie

Dzięki zintegrowanemu przyciskowi wyłączenia awaryjnego, odblokowaniu kluczykowemu i stopniowi ochrony IP65 obudowa sprawdza się w miejscach, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo obsługi napędów elektrycznych.

• Zabudowa wyłącznika silnikowego PKZM01 w instalacach przemysłowych o podwyższonym ryzyku zapylenia lub wilgoci (hale produkcyjne, magazyny, sortownie).
• Stanowiska obsługi maszyn i urządzeń wymagające lokalnego wyłącznika awaryjnego z możliwością blokady kluczykowej – ochrona przed nieupoważnionym restartem.
• Instalacje tymczasowe i stałe na zewnątrz budynków – obudowa IP65 chroni aparat przed opadami i pyłem.
• Linie technologiczne w przemyśle spożywczym, drzewnym lub chemicznym, gdzie regularne mycie ścian i posadzek wymaga odporności na strugi wody.

Wskazówki Montażowe

Montaż obudowy CI-PKZ01-PVS może być wykonywany wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie i zabezpiecz przed przypadkowym załączeniem. Obudowę mocuj do podłoża za pomocą otworów montażowych w tylnej ściance – nie wymaga szyny TH35, ponieważ jest przystosowana do nabudowania bezpośrednio na powierzchni. Wprowadź kable przez przepusty M25 (góra/dół) i uszczelnij je zgodnie z klasą IP65. Moment dokręcania połączeń elektrycznych oraz przekrój przewodów dobierz według dokumentacji technicznej wyłącznika PKZM01 i obowiązujących przepisów.

FAQ

• Czy obudowa posiada podświetlenie przycisku wyłączenia awaryjnego? W dostarczonym opisie produktu nie wskazano opcji podświetlenia. Obudowa wyposażona jest w przycisk wyłączenia awaryjnego bez elementu świetlnego – sygnalizację stanu należy zapewnić w oddzielnym układzie.
• Jaki stopień ochrony ma obudowa CI-PKZ01-PVS? Deklarowany stopień ochrony obudowy to IP65 – pyłoszczelność i ochrona przed strugami wody. Dotyczy to całej skrzynki przy prawidłowo zamkniętej pokrywie i uszczelnionych wprowadzeniach kablowych.
• Jakie jest przeznaczenie odblokowania kluczykowego? Odblokowanie kluczykowe służy do zabezpieczenia przed nieupoważnionym lub przypadkowym załączeniem wyłącznika po zadziałaniu przycisku awaryjnego. Przywrócenie zasilania wymaga fizycznego przekręcenia klucza – mechaniczne ryglowanie zwiększa bezpieczeństwo obsługi.
