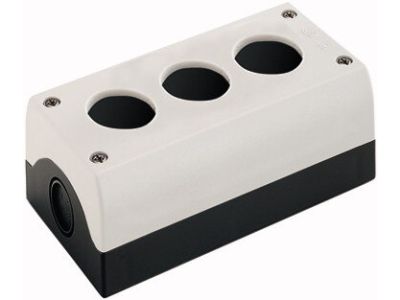

Obudowa do nabudowania 3-otworowa, M22-I3 RMQ-Titan | 216538 Eaton

Opis i Kluczowe Cechy

Obudowa do nabudowania M22-I3 z prestiżowej serii RMQ-Titan firmy EATON to zaawansowane rozwiązanie konstrukcyjne, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażona w trzy otwory montażowe o standardowej średnicy 22,5 mm, umożliwia precyzyjną instalację aparatury sterującej i sygnalizacyjnej. Kluczowym atutem produktu jest wyjątkowa odporność na czynniki zewnętrzne, potwierdzona stopniami ochrony IP67 oraz IP69K. Oznacza to pełną pyłoszczelność oraz odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą, co jest niezbędne w branżach o rygorystycznych normach higienicznych lub w ciężkim przemyśle maszynowym.

• Wysoka wytrzymałość mechaniczna: Konstrukcja wykazuje znaczną odporność na udary i wibracje, co gwarantuje ciągłość pracy nawet w sąsiedztwie maszyn generujących duże drgania.
• Zintegrowany układ połączeń ochronnych: Zapewnia podwyższone bezpieczeństwo eksploatacji oraz zwiększa dostępność systemu poprzez minimalizację ryzyka awarii elektrycznych.
• Trwałość materiałowa: Zastosowane tworzywa są odporne na ścieranie oraz działanie agresywnych substancji czyszczących, co przekłada się na długą żywotność komponentu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Seria RMQ-Titan spełnia wymagania norm dotyczących aparatury niskonapięciowej, co pozwala na jej swobodne stosowanie na rynkach globalnych. Wysoki stopień ochrony IP69K jest zgodny z normą DIN 40050-9, co czyni obudowę idealnym wyborem do przemysłu spożywczego i farmaceutycznego, gdzie urządzenia poddawane są procesom mycia ciśnieniowego.

Zastosowanie

Obudowa M22-I3 znajduje szerokie zastosowanie w systemach automatyki przemysłowej i elektroenergetyki. Jest dedykowana do tworzenia lokalnych stacji sterowania, kaset sterowniczych oraz pulpitów operatorskich montowanych bezpośrednio na korpusach maszyn lub konstrukcjach wsporczych. Dzięki możliwości montażu trzech niezależnych elementów (np. przycisków dłoniowych, przełączników piórkowych czy lampek sygnalizacyjnych LED), pozwala na budowę kompleksowych interfejsów HMI w miejscach narażonych na wilgoć, zapylenie oraz uszkodzenia mechaniczne.

Wskazówki Montażowe

Montaż obudowy natynkowej M22-I3 powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie otworów: Obudowa posiada fabryczne miejsca pod dławnice kablowe, które należy dobrać odpowiednio do średnicy przewodu zasilającego, aby zachować deklarowany stopień ochrony IP.
• Moment dokręcania: Podczas montażu elementów sterowniczych w otworach 22,5 mm należy stosować zalecane przez producenta momenty dokręcania pierścieni mocujących, aby uniknąć odkształceń uszczelek.
• Pozycjonowanie: Dzięki symetrycznej budowie, obudowa może być montowana w pionie lub poziomie, zależnie od ergonomii stanowiska pracy operatora.

FAQ

1. Czy obudowa M22-I3 jest dostarczana z przyciskami?
Nie, oferta dotyczy samej obudowy do nabudowania. Elementy sterownicze i sygnalizacyjne z serii RMQ-Titan należy dokupić oddzielnie, dopasowując je do specyfiki danej aplikacji.

2. Czy produkt nadaje się do użytku na zewnątrz budynków?
Tak, dzięki wysokiemu stopniowi ochrony IP67/IP69K oraz odporności na promieniowanie UV i zmienne warunki atmosferyczne, obudowa może być bezpiecznie stosowana w instalacjach zewnętrznych.

3. Jakie dławnice należy zastosować do wprowadzenia przewodów?
Zaleca się stosowanie dławnic metrycznych o stopniu ochrony nie niższym niż IP67, aby zachować integralność szczelną całego zestawu sterowniczego.
