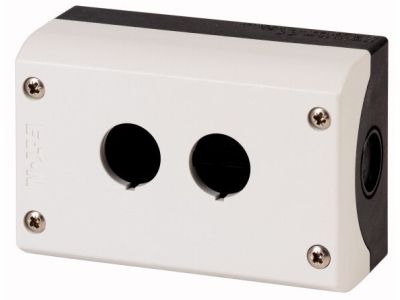

Obudowa do nabudowania 2-otworowa, M22-I2 RMQ-Titan | 216537 Eaton

Opis i Kluczowe Cechy

Obudowa do nabudowania EATON M22-I2 z prestiżowej serii RMQ-Titan to zaawansowane rozwiązanie konstrukcyjne zaprojektowane z myślą o montażu aparatury sterującej i sygnalizacyjnej w najbardziej wymagających środowiskach przemysłowych. Wyposażona w dwa otwory montażowe o standardowej średnicy 22,5 mm, pozwala na elastyczną konfigurację przycisków, przełączników czy lampkek kontrolnych. Kluczowym atutem produktu jest jego wyjątkowa szczelność, potwierdzona stopniami ochrony IP67 oraz IP69K, co gwarantuje pełną odporność na pył, silne strumienie wody pod ciśnieniem oraz procesy czyszczenia parowego. Konstrukcja charakteryzuje się wysoką odpornością na udary mechaniczne i wibracje, co jest niezbędne w parkach maszynowych o dużym natężeniu pracy. Dodatkowo, zintegrowany układ połączeń ochronnych znacząco podnosi bezpieczeństwo eksploatacji, minimalizując ryzyko awarii i przestojów.

• Wysoka szczelność: Stopień ochrony IP67 oraz IP69K umożliwia pracę w ekstremalnych warunkach.
• Trwałość materiałowa: Wykonana z tworzywa odpornego na ścieranie i czynniki chemiczne.
• Modułowość: Dwa otwory montażowe kompatybilne z pełną gamą osprzętu RMQ-Titan.
• Bezpieczeństwo: Zintegrowane zaciski ochronne zapewniają ciągłość uziemienia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go zdatnym do użytku w globalnych projektach inżynieryjnych. Obudowa spełnia wymagania normy IEC/EN 60947, co potwierdza jej przydatność w aparaturze niskonapięciowej. Dzięki wysokiej odporności na wibracje i udary, komponent ten jest zgodny ze specyfikacjami wymaganymi w przemyśle ciężkim oraz morskim. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co jest kluczowe dla prefabrykatorów rozdzielnic eksportujących swoje rozwiązania na rynki Ameryki Północnej.

Zastosowanie

Obudowa M22-I2 znajduje szerokie zastosowanie wszędzie tam, gdzie konieczne jest wyprowadzenie sterowania poza główną szafę rozdzielczą. Jest idealnym wyborem dla:

• Linii produkcyjnych: Jako lokalne stacje sterowania (Start/Stop, E-Stop).
• Przemysłu spożywczego: Dzięki odporności na mycie pod wysokim ciśnieniem (IP69K).
• Maszyn budowlanych i rolniczych: Gdzie występuje narażenie na pył i zmienne warunki atmosferyczne.
• Systemów transportowych: Odporność na wibracje gwarantuje stabilność połączeń elektrycznych w ruchomych częściach maszyn.

Wskazówki Montażowe

Montaż obudowy natynkowej M22-I2 powinien być przeprowadzony z dbałością o zachowanie parametrów szczelności. Zaleca się stosowanie dedykowanych dławnic kablowych serii M20, które zapewnią odpowiednie uszczelnienie wprowadzenia przewodów. Podczas instalacji elementów sterowniczych w otworach 22,5 mm, należy zwrócić uwagę na poprawne ułożenie uszczelek pod głowicami przycisków. Obudowa posiada przygotowane punkty montażowe do przykręcenia do podłoża, co zapewnia stabilność mechaniczną nawet przy częstym operowaniu przyciskami o dużym oporze mechanicznym. Należy pamiętać o dokręceniu śrub pokrywy z odpowiednim momentem, aby zapewnić równomierny docisk uszczelki obwodowej.

FAQ

1. Czy obudowa zawiera w zestawie przyciski?
Nie, model M22-I2 to pusta obudowa z dwoma otworami. Aparaturę sterującą (styki, przyciski, diody LED) należy dobrać oddzielnie zgodnie z potrzebami aplikacji.

2. Czy produkt jest odporny na promieniowanie UV?
Tak, materiały użyte w serii RMQ-Titan są stabilizowane pod kątem promieniowania UV, co pozwala na montaż obudowy na zewnątrz budynków bez ryzyka szybkiej degradacji tworzywa.

3. Jakie dławnice pasują do tej obudowy?
Obudowa posiada przetłoczenia pod standardowe dławnice metryczne M20, które są powszechnie stosowane w instalacjach przemysłowych.
